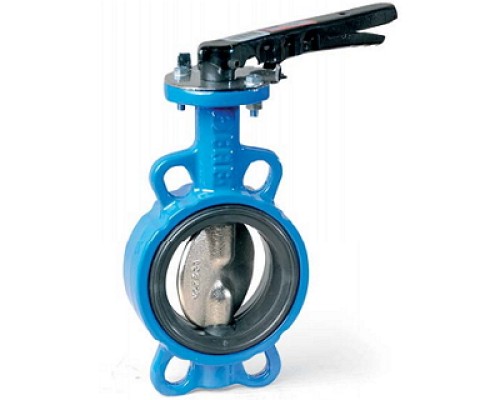

Name: Затвор дисковый поворотный FAF 3561 Ду150 Ру16 корпус - чугун GG25, диск - SS316, уплотнение - NBR, межфланцевый
Brand: FAF, Турция
SKU: D050-10353
Price: 25992.0687 RUB
Availability: InStock

Затвор дисковый поворотный FAF 3561 Ду150 Ру16 корпус - чугун GG25, диск - SS316, уплотнение - NBR, межфланцевый

Артикул:

D050-10353

Производитель:

FAF, Турция

25992 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду150

Материал диска

сталь SS316

Материал корпуса

Чугун GG25

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Затвор дисковый поворотный FAF 3561 может использоваться в режиме регулирования, а также открыть-закрыть. Применяется в таких отраслях как холодное и горячее водоснабжение, водоочистка, водораспределение, вентиляция, химические и нефтяные среды. Также подходит для работы с газом и паром. Корпус затвора выполнен из Чугун GG25, диск - сталь SS316. Наружное и внутреннее эпоксидно-порошковое покрытие корпуса гарантирует стабильную работу даже в самых сложных условиях.

Параметры затвора FAF 3561 Ду150 Ру16:

Диаметр номинальный DN - 150 мм
Давление номинальное PN - 16 бар
Тип управления - рукоятка
Тип присоединения - межфланцевый
Тип ISO фланца - F07
Наличие пневмораспределителя - нет
Выходной крутящий момент - 100 Нм
Температура рабочей среды минимальная - от -10 ℃
Температура рабочей среды максимальная - до 100℃
Цвет затвора - Синий
Датчик обратной связи - нет
Наличие блока концевых выключателей - нет
Наличие ручного дублера - нет
Материал корпуса - Чугун GG25
Материал диска - сталь SS316
Тип уплотнения - NBR
Вес запорной арматуры - 8.5 кг
Вес - 8.5 кг
Страна производитель затвора - Турция

Затвор дисковый поворотный FAF 3561 Ду150 Ру16 корпус - чугун GG25, диск - SS316, уплотнение - NBR, межфланцевый

Габаритные и установочные размеры затвора FAF 3561 Ду150 Ру16:

DN - 150 мм
A - 30 мм
B - 203 мм
C - 131 мм
D - 70 мм
k - 240 мм
lxn - 23 x 8
E - 17х17 мм
M - 255 мм
L - 56 мм

Эскиз затвора FAF 3561 Ду150 Ру16

Детали и материалы затвора FAF 3561 Ду150 Ру16:

NO	ДЕТАЛЬ	МАТЕРИАЛ
1	Ручка	Алюминий
2	Болты	Din 933
3	Корпус	EN GJL 250 Чугун GG 25 EN GJS 400 Высокопрочный Чугун GGG 40
4	Седловое Уплотнение	EPDM / NBR / VITON / NEOPREN
5	Диск	Нерж.Сталь AISI 304, AISIS 316 Чугун с никелированным покрытием EN GJS 400
6	Стопорное Кольцо	DIN 472
7	Упорное Кольцо	Сталь 1.0254
8	Шток	Нерж.Сталь 1.4021
9	Уплотнительное Кольцо	NBR, EPDM
10	Центрирующий Шток	Нерж.Сталь 1.4021
11	Уплотнительное Кольцо	NBR, EPDM
12	Шайба	Нерж.Сталь 1.4016
13	Стопорное Кольцо	DIN 472
