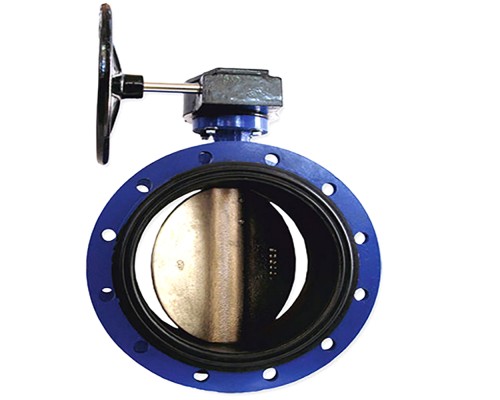

Name: Затвор дисковый поворотный Dendor 021F Ду200 Ру16 фланцевый корпус - чугун, диск - чугун, редуктор
Brand: Dendor, Россия
SKU: D050-12370
Price: 37060.0392 RUB
Availability: InStock

Затвор дисковый поворотный Dendor 021F Ду200 Ру16 фланцевый корпус - чугун, диск - чугун, редуктор

Артикул:

D050-12370

Производитель:

Dendor, Россия

37060 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду200

Класс герметичности

Материал диска

Чугун с никелевым покрытием ВЧ40(GGG40)+Ni

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Затвор поворотный дисковый фланцевый тип 021F (корпус чугун) может быть установлен на плоские фланцы – это сокращает расходы на монтажные работы. Корпус фланцевого затвора выполнен из чугуна. Корпус покрывается долговечным эпоксидным порошковым покрытием, обеспечивающим 100%-ную защиту от коррозии. Седловое уплотнение может производиться из разных материалов в зависимости от назначения и подходит практически для любых условий применения.

Технические параметры Затвора дискового поворотного Dendor 021F Ру16 с редуктором ду200:

Диаметр номинальный DN - 200 мм
Давление номинальное PN - 16 бар
Тип управления - редуктор
Тип присоединения - фланцевый
Подключение к трубопроводу - Ответные фланцы: воротниковые PN16 по ГОСТ 33259-2028
Температура рабочей среды - от 25℃ до 130℃
Температура окружающей среды - от -25℃ до 50℃
Цвет затвора - Синий
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - чугун BЧ40 ГОСТ 7293-85 (GGG40)
Материал диска - Чугун с никелевым покрытием ВЧ40(GGG40)+Ni
Тип уплотнения - EPDM,NBR,Viton
Пропускная способность (при открытие на 90°) - 3316
Вес - 32.8 кг
Страна производитель затвора - Россия

Затвор дисковый поворотный Dendor 021F Ду200 Ру16 фланцевый корпус - чугун, диск - чугун, редуктор

Габаритные и установочные размеры Затвора дискового поворотного Dendor 021F Ру16 с редуктором ду200:

Диаметр Ду - 200 мм
L - 152 мм
H - 432 мм
ØD1 - 295 мм
ØE - 125 мм
ØE1 - 102 мм
ØC - 22.1 мм
H1 - 175 мм
H2 - 210 мм
T - 24.2 мм
K - 5 мм
n-Ød (на фланце) - 8-22 мм
n1-Ød1 (на фланце исполнительного механизма) - 4-12 мм

Эскиз Затвора дискового поворотного Dendor 021F Ру16 с редуктором ду200

Спецификация материалов Затвора дискового поворотного Dendor 021F Ру16 с редуктором ду200:

№	Элемент конструкции	Материал	Маркировка
1	Корпус	Чугун	ВЧ40(GGG40)
2	Втулка (подшипник скольжения) вала	PTFE	PTFE
3	Кольцо уплотнения вала	EPDM	EPDM
4	Вал	Нержавеющая сталь	SS416
5	Диск	Чугун с никелевым покрытием	ВЧ40(GGG40)+Ni
6	Уплотнитель манжета (седло)	EPDM NBR Viton	EPDM NBR Viton
7	Штифт	Нержавеющая сталь	SS416
8	Рукоятка	Углеродистая сталь	Ст20
