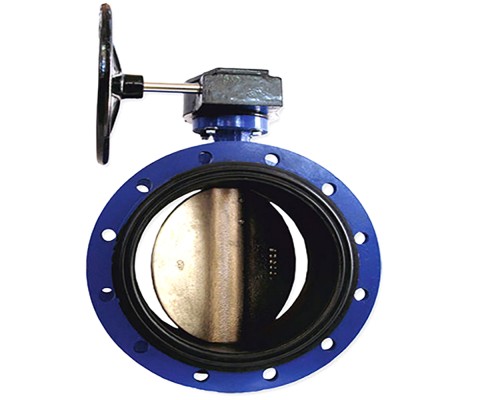

Name: Затвор дисковый поворотный Dendor 021F Ду125 Ру16 фланцевый корпус - чугун, диск - чугун, редуктор
Brand: Dendor, Россия
SKU: D050-12368
Price: 18986.279 RUB
Availability: InStock

Затвор дисковый поворотный Dendor 021F Ду125 Ру16 фланцевый корпус - чугун, диск - чугун, редуктор

Артикул:

D050-12368

Производитель:

Dendor, Россия

18986 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду125

Класс герметичности

Материал диска

Чугун с никелевым покрытием ВЧ40(GGG40)+Ni

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Затвор поворотный дисковый фланцевый тип 021F (корпус чугун) может быть установлен на плоские фланцы – это сокращает расходы на монтажные работы. Корпус фланцевого затвора выполнен из чугуна. Корпус покрывается долговечным эпоксидным порошковым покрытием, обеспечивающим 100%-ную защиту от коррозии. Седловое уплотнение может производиться из разных материалов в зависимости от назначения и подходит практически для любых условий применения.

Технические параметры Затвора дискового поворотного Dendor 021F Ру16 с редуктором Ду125:

Диаметр номинальный DN - 125 мм
Давление номинальное PN - 16 бар
Тип управления - редуктор
Тип присоединения - фланцевый
Подключение к трубопроводу - Ответные фланцы: воротниковые PN16 по ГОСТ 33259-2028
Температура рабочей среды - от 25℃ до 130℃
Температура окружающей среды - от -25℃ до 50℃
Цвет затвора - Синий
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - чугун BЧ40 ГОСТ 7293-85 (GGG40)
Материал диска - Чугун с никелевым покрытием ВЧ40(GGG40)+Ni
Тип уплотнения - EPDM,NBR,Viton
Пропускная способность (при открытие на 90°) - 1376
Вес - 21 кг
Страна производитель затвора - Россия

Затвор дисковый поворотный Dendor 021F Ду125 Ру16 фланцевый корпус - чугун, диск - чугун, редуктор

Габаритные и установочные размеры Затвора дискового поворотного Dendor 021F Ру16 с редуктором Ду125:

Диаметр Ду - 125 мм
L - 140 мм
H - 332 мм
ØD1 - 210 мм
ØE - 90 мм
ØE1 - 70 мм
ØC - 18.9 мм
H1 - 126 мм
H2 - 170 мм
T - 21 мм
K - 5 мм
n-Ød (на фланце) - 8-18 мм
n1-Ød1 (на фланце исполнительного механизма) - 4-10 мм

Эскиз Затвора дискового поворотного Dendor 021F Ру16 с редуктором Ду125

Спецификация материалов Затвора дискового поворотного Dendor 021F Ру16 с редуктором Ду125:

№	Элемент конструкции	Материал	Маркировка
1	Корпус	Чугун	ВЧ40(GGG40)
2	Втулка (подшипник скольжения) вала	PTFE	PTFE
3	Кольцо уплотнения вала	EPDM	EPDM
4	Вал	Нержавеющая сталь	SS416
5	Диск	Чугун с никелевым покрытием	ВЧ40(GGG40)+Ni
6	Уплотнитель манжета (седло)	EPDM NBR Viton	EPDM NBR Viton
7	Штифт	Нержавеющая сталь	SS416
8	Рукоятка	Углеродистая сталь	Ст20
