Артикул:
D050-12532
Производитель:
Dendor, Россия
14314 ₽
Давление номинальное
16 бар
Диаметр
Ду65
Класс герметичности
A
Материал диска
Нержавеющая сталь SS136
Все характеристики
Затвор поворотный дисковый Dendor 015w Ру16 с редуктором, межфланцевый, стальной корпус — вид трубопроводной арматуры, с регулирующим и запирающим элементом в форме диска, который вращается вокруг оси (вала), расположенной перпендикулярно оси трубопровода. Назначение: полное перекрытие потока рабочей среды в прямом и обратном направлениях и регулирование расхода рабочей среды. Герметичность: двухсторонняя, класс А по ГОСТ 9544-2015. Применение: системы водоснабжения, водоотведения, отопления, кондиционирования, вентиляции, пожаротушения и иные области промышленности и ЖКХ.

Технические параметры затвора Dendor 015w Ру16 с редуктором:

  • Рабочее давление - 16 бар
  • Диаметр - 65
  • Материал корпуса - углеродистая сталь 20Л (WCB)
  • Рабочие среды: вода, воздух, пар, гликолевые растворы
  • Температура окружающей среды от 40 до +70°С
  • Температура рабочей среды от 25 до +130°С
  • Уплотнитель - этилен-пропиленовый каучук EPDM
  • Межфланцевый тип присоединения

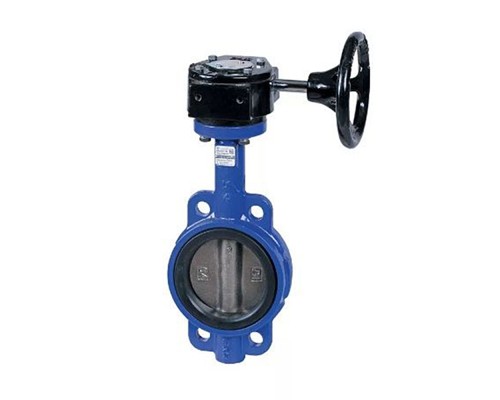

Затвор Dendor 015w Ру16 с редуктором

Габаритные размеры затвора Dendor 015w Ру16 с редуктором:

  • L - 46 мм
  • H - 329 мм
  • Масса без исполнительного механизма - 2.9 кг
  • H1 - 205 мм
  • H2 - 68 мм
  • H3 - 155 мм
  • ØD1 - 145 мм
  • n-Ød - 4-18 мм
  • ØC - 12.6 мм
  • ØE - 65 мм
  • ØE1 - 50 мм
  • n1-Ød1 - 4-8 мм
  • T - 14.8 мм
  • K - 3 мм
  • L1 - 205 мм

Эскиз затвора Dendor 015w Ру16 с редуктором

Спецификация материалов затворов Dendor 015w Ру16 с редуктором:

Элемент конструкцииМатериал
1КорпусУглеродистая сталь 20Л (WCB)
2ДискНержавеющая сталь SS316
3ВалНержавеющая сталь SS416
4Уплотнительная манжета (седло)EPDM
5Втулка (подшипник скольжения)PTFE
6Кольцо уплотнения валаNBR
7РедукторЧугун

Характеристики

Давление номинальное
16 бар
Диаметр
Ду65
Класс герметичности
A
Материал диска
Нержавеющая сталь SS136
Материал корпуса
углеродистая сталь 20Л (WCB)
Производитель
Dendor, Россия
Тип управления
редуктор
Уплотнение
EPDM
