Name: Затвор дисковый поворотный Dendor 015w Ду150 Ру16, межфланцевый, корпус сталь, диск нержавеющая сталь, уплотнение EDPM, управление редуктор
Brand: Dendor, Россия
SKU: D050-12536
Price: 31446.0247 RUB
Availability: InStock

Затвор дисковый поворотный Dendor 015w Ду150 Ру16, межфланцевый, корпус сталь, диск нержавеющая сталь, уплотнение EDPM, управление редуктор

Артикул:

D050-12536

Производитель:

Dendor, Россия

31446 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду150

Класс герметичности

Материал диска

Нержавеющая сталь SS136

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Затвор поворотный дисковый Dendor 015w Ру16 с редуктором, межфланцевый, стальной корпус — вид трубопроводной арматуры, с регулирующим и запирающим элементом в форме диска, который вращается вокруг оси (вала), расположенной перпендикулярно оси трубопровода. Назначение: полное перекрытие потока рабочей среды в прямом и обратном направлениях и регулирование расхода рабочей среды. Герметичность: двухсторонняя, класс А по ГОСТ 9544-2015. Применение: системы водоснабжения, водоотведения, отопления, кондиционирования, вентиляции, пожаротушения и иные области промышленности и ЖКХ.

Технические параметры затвора Dendor 015w Ру16 с редуктором:

Рабочее давление - 16 бар
Диаметр - 150
Материал корпуса - углеродистая сталь 20Л (WCB)
Рабочие среды: вода, воздух, пар, гликолевые растворы
Температура окружающей среды от 40 до +70°С
Температура рабочей среды от 25 до +130°С
Уплотнитель - этилен-пропиленовый каучук EPDM
Межфланцевый тип присоединения

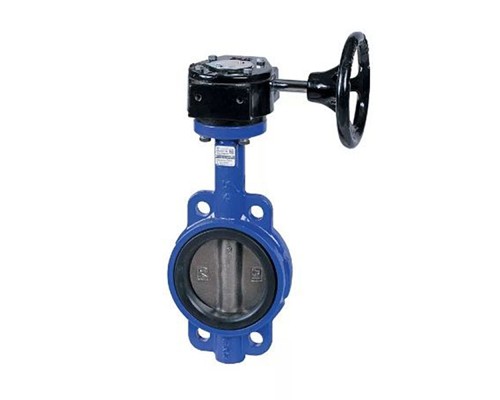

Затвор Dendor 015w Ру16 с редуктором

Габаритные размеры затвора Dendor 015w Ру16 с редуктором:

L - 56 мм
H - 441 мм
Масса без исполнительного механизма - 7.5 кг
H1 - 205 мм
H2 - 135 мм
H3 - 200 мм
ØD1 - 240 мм
n-Ød - 8-22 мм
ØC - 18.9 мм
ØE - 90 мм
ØE1 - 70 мм
n1-Ød1 - 4-10 мм
T - 21 мм
K - 5 мм
L1 - 205 мм

Эскиз затвора Dendor 015w Ру16 с редуктором

Спецификация материалов затворов Dendor 015w Ру16 с редуктором:

№	Элемент конструкции	Материал
1	Корпус	Углеродистая сталь 20Л (WCB)
2	Диск	Нержавеющая сталь SS316
3	Вал	Нержавеющая сталь SS416
4	Уплотнительная манжета (седло)	EPDM
5	Втулка (подшипник скольжения)	PTFE
6	Кольцо уплотнения вала	NBR
7	Редуктор	Чугун
