Артикул:
D050-12517
Производитель:
Dendor, Россия
15011 ₽
Давление номинальное
16 бар
Диаметр
Ду100
Класс герметичности
A
Материал диска
Нержавеющая сталь SS136
Все характеристики
Затвор поворотный дисковый Dendor 015W Ру16 со штоком, межфланцевый, стальной корпус — вид трубопроводной арматуры, с регулирующим и запирающим элементом в форме диска, который вращается вокруг оси (вала), расположенной перпендикулярно оси трубопровода. Назначение: полное перекрытие потока рабочей среды в прямом и обратном направлениях и регулирование расхода рабочей среды. Герметичность: двухсторонняя, класс А по ГОСТ 9544-2015. Применение: системы водоснабжения, водоотведения, отопления, кондиционирования, вентиляции, пожаротушения и иные области промышленности и ЖКХ.

Технические параметры затвора Dendor 015W Ру16 со штоком:

  • Рабочее давление - 16 бар
  • Диаметр - 100
  • Материал корпуса - углеродистая сталь 20Л (WCB)
  • Рабочие среды: вода, воздух, пар, гликолевые растворы
  • Температура окружающей среды от 40 до +70°С
  • Температура рабочей среды от 25 до +130°С
  • Уплотнитель - этилен-пропиленовый каучук EPDM
  • Межфланцевый тип присоединения

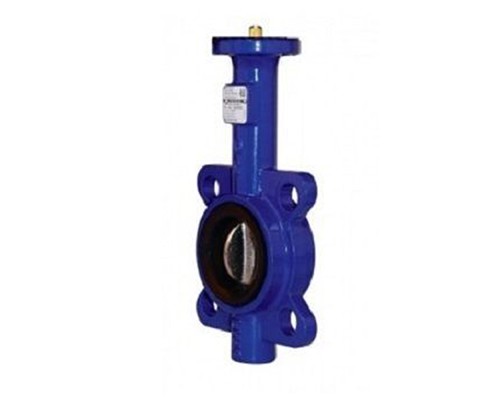

Затвор Dendor 015W Ру16 со штоком

Габаритные размеры затвора Dendor 015W Ру16 со штоком:

  • L - 52 мм
  • H - 324 мм
  • Масса без исполнительного механизма - 4.6 кг
  • H1 - 110 мм
  • H2 - 180 мм
  • H3 - 29 мм
  • ØD1 - 180 мм
  • n-Ød - 8-18 мм
  • ØC - 15.9 мм
  • ØE - 90 мм
  • ØE1 - 70 мм
  • n1-Ød1 - 4-10 мм
  • T - 17.9 мм
  • K - 5 мм

Эскиз затвора Dendor 015W Ру16 со штоком

Спецификация материалов затворов Dendor 015W Ру16 со штоком:

Элемент конструкцииМатериал
1КорпусУглеродистая сталь 20Л (WCB)
2ДискНержавеющая сталь SS316
3ВалНержавеющая сталь SS416
4Уплотнительная манжета (седло)EPDM
5Втулка (подшипник скольжения)PTFE
6Кольцо уплотнения валаNBR

Характеристики

Давление номинальное
16 бар
Диаметр
Ду100
Класс герметичности
A
Материал диска
Нержавеющая сталь SS136
Материал корпуса
углеродистая сталь 20Л (WCB)
Производитель
Dendor, Россия
Тип управления
голый шток
Уплотнение
EPDM
Отзывов: 0

Нет отзывов о данном товаре.
