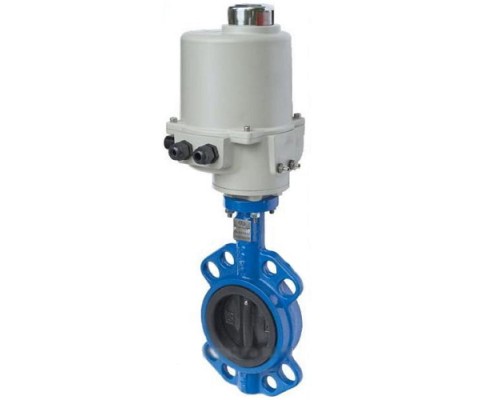

Затвор дисковый Kvant Ду80 Ру16 чугунный с электроприводом ГЗ-ОФ-80/21К, 220В

Затворы Kvant предназначены для эксплуатации в технологических системах: холодного и горячего водоснабжения; цехов химводоподготовки ТЭС, ТЭЦ, ГРЭС и котельных; на линиях, транспортирующих агрессивные среды, кроме кристаллизующихся и полимеризующихся сред.

Затвор дисковый Kvant Ду80 Ру16 чугунный с электроприводом ГЗ-ОФ-80/21К, 220В - параметры

• Страна производитель - Россия
• Бренд - Kvant
• Диаметр номинальный DN - 80 мм
• Материал корпуса - Чугун GG-25
• Материал запорного органа - Чугун GGG-40
• Класс герметичности по ГОСТ 54808-2011 - "A"
• Давление номинальное PN - 16 бар
• Тип покрытия - эпоксидный порошок
• Тип управления - электропривод
• Тип затвора - поворотный дисковый
• Цвет затвора - Синий
• Датчик обратной связи - Концевые выключатели
• Вес - 10.4 кг

Затвор дисковый Kvant Ду80 Ру16 чугунный с электроприводом ГЗ-ОФ-80/21К, 220В

Затвор дисковый Kvant Ду80 Ру16 чугунный с электроприводом ГЗ-ОФ-80/21К, 220В - габаритные и установочные размеры

• Ду - 80 мм
• Строительная высота, B+C - 383 мм
• Строительная длина, L - 43 мм
• A - 72 мм
• D - 178 мм
• E - 141 мм
• C - 202 мм

Затвор дисковый Kvant Ду80 Ру16 чугунный с электроприводом ГЗ-ОФ-80/21К, 220В - эскиз

Затвор дисковый Kvant Ду80 Ру16 чугунный с электроприводом ГЗ-ОФ-80/21К, 220В - материалы

Затвор дисковый Kvant Ду80 Ру16 чугунный с электроприводом ГЗ-ОФ-80/21К, 220В - детальный эскиз

Тех. описание и условия эксплуатации электропривода ГЗ-ОФ

• Электроприводы рассчитаны для работы в повторно-кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения 15 мин., с частотой включений - до 60 раз в час. Для работы в режиме автоматического регулирования – до 600 включений в час (в режиме S7 по ГОСТ 183-74).
• Питание - 220В или 380В по 3-х фазной схеме, частотой 50 Гц, в зависимости от установленного в нем электродвигателя;
• Тип присоединения к арматуре - фланцевый, по ISO 5211;
• Климатическое исполнение У1 по ГОСТ 15150.
• Рабочий диапазон температур: от -30 до +40 °С
• Возможные места установки – стационарные, в помещении, под навесом и на открытом воздухе;
• Относительная влажность (верхнее значение) 100% при 25°С;
• Защита корпуса - IP67 (IP68 - по запросу).
