Скидка -6%
Производитель:
Medexe, Китай
509 ₽478 ₽
10 или более: - 478 ₽
Материал покрытия
без покрытия
Наружный диаметр
135 мм
Номинальное давление
40 бар
Размер
Дн32
Все характеристики

Заглушка фланцевая стальная используется при необходимости глушения ответвления трубопровода, выполнена в форме сплошного кольца с максимальным диаметром 1200 мм. Заглушки применяются в нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности.

Выдерживает давление от 0,6 до 16 МПа (от 6 до 160кгс/см2) и температуру от -70 до +600 градусов по Цельсию. Толщина стенок заглушки стальной фланцевой определяется исходя из условий эксплуатации.

Параметры стальных заглушек Ру40 Сталь 20 Ду32:

  • Тип заглушки - фланцевая
  • Размер - Дн32
  • Давление номинальное PN - 40 бар
  • Температура - 600 С°
  • Температура рабочей среды - от 70 до 600 °C
  • Материал корпуса - Сталь 20
  • Тип присоединения - фланцевый
  • Присоединение - фланцевое
  • Условия производства - АТК 24.200.02.90
  • Вес - 1.6 кг
  • Страна производитель - Китай

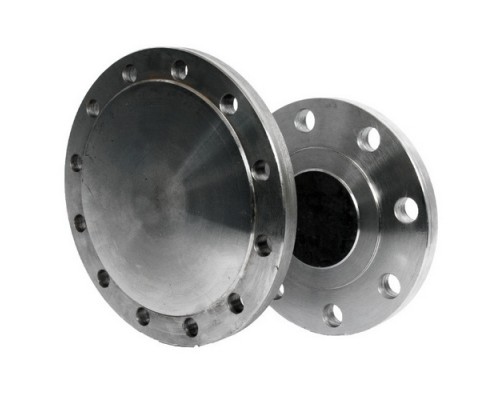

Изображение фланцевых заглушек АТК 24.200.02.90

Заглушка фланцевая Ду32 Ру40 сталь 20 исполнение 1 АТК 24.200.02.90

Габаритные и установочные размеры
заглушек Ру40 Сталь 20 Ду32:

  • Диаметр, Dn - 32 мм
  • Диаметр наружный, D - 135 мм
  • Межцентровое расстояние крепёжных отверстий, D1 - 100 мм
  • Диаметр соединительного выступа, D2 - 78 мм
  • Внутренний диаметр фланца, d2 - 28 мм
  • Толщина стенки, h - 2 мм
  • Строительная длина, b - 18 мм
  • Размер, b1 - 16 мм
  • Количество и диаметр отверстий, n - d = 4 x 18 мм
Эскиз Заглушка фланцевая Ду32 Ру40 сталь 20 исполнение 1 АТК 24.200.02.90

Эскиз заглушки Ру40 Сталь 20 Ду32

Характеристики

Материал покрытия
без покрытия
Наружный диаметр
135 мм
Номинальное давление
40 бар
Размер
Дн32
Тип заглушки
фланцевая
Тип присоединения
фланцевый
