  • Заглушка фланцевая Ду300 Ру16 сталь 20 исполнение 1 АТК 24.200.02.90 в г. Москва

Заглушка фланцевая Ду300 Ру16 сталь 20 исполнение 1 АТК 24.200.02.90 в г. Москва

Скидка -6%
Заглушка фланцевая Ду300 Ру16 сталь 20 исполнение 1 АТК 24.200.02.90 в г. Москва
Производитель:
Medexe, Китай
7287 ₽6850 ₽
10 или более: - 6850 ₽
  0 отзывов
Материал покрытия
без покрытия
Наружный диаметр
460 мм
Номинальное давление
16 бар
Размер
Дн300
Все характеристики

Заглушка фланцевая стальная используется при необходимости глушения ответвления трубопровода, выполнена в форме сплошного кольца с максимальным диаметром 1200 мм. Заглушки применяются в нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности.

Выдерживает давление от 0,6 до 16 МПа (от 6 до 160кгс/см2) и температуру от -70 до +600 градусов по Цельсию. Толщина стенок заглушки стальной фланцевой определяется исходя из условий эксплуатации.

Параметры стальных заглушек Ру16 Сталь 20 Ду300:

  • Тип заглушки - фланцевая
  • Размер - Дн300
  • Давление номинальное PN - 16 бар
  • Температура - 600 С°
  • Температура рабочей среды - от 70 до 600 °C
  • Материал корпуса - Сталь 20
  • Тип присоединения - фланцевый
  • Присоединение - фланцевое
  • Условия производства - АТК 24.200.02.90
  • Вес - 26.4 кг
  • Страна производитель - Китай

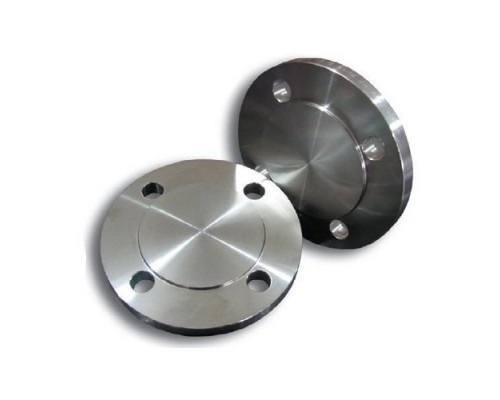

Изображение Заглушка фланцевая Ду300 Ру16 сталь 20 исполнение 1 АТК 24.200.02.90

Заглушка фланцевая Ду300 Ру16 сталь 20 исполнение 1 АТК 24.200.02.90

Габаритные и установочные размеры
заглушек Ру16 Сталь 20 Ду300:

  • Диаметр, Dn - 300 мм
  • Диаметр наружный, D - 460 мм
  • Межцентровое расстояние крепёжных отверстий, D1 - 410 мм
  • Диаметр соединительного выступа, D2 - 370 мм
  • Внутренний диаметр фланца, d2 - 294 мм
  • Толщина стенки, h - 4 мм
  • Строительная длина, b - 24 мм
  • Размер, b1 - 21 мм
  • Количество и диаметр отверстий, n - d = 12 x 26 мм
Эскиз Заглушка фланцевая Ду300 Ру16 сталь 20 исполнение 1 АТК 24.200.02.90

Эскиз заглушки Ру16 Сталь 20 Ду300

Характеристики

Материал покрытия
без покрытия
Наружный диаметр
460 мм
Номинальное давление
16 бар
Размер
Дн300
Тип заглушки
фланцевая
Тип присоединения
фланцевый
Отзывов: 0

Нет отзывов о данном товаре.
