  • Заглушка фланцевая Ду250 Ру10 сталь 12х18н10т исполнение 1 АТК 24.200.02-90 в г. Москва

Заглушка фланцевая Ду250 Ру10 сталь 12х18н10т исполнение 1 АТК 24.200.02-90 в г. Москва

Скидка -6%
Заглушка фланцевая Ду250 Ру10 сталь 12х18н10т исполнение 1 АТК 24.200.02-90 в г. Москва
Производитель:
Medexe, Китай
22398 ₽21054 ₽
10 или более: - 21054 ₽
  0 отзывов
Материал покрытия
без покрытия
Наружный диаметр
390 мм
Номинальное давление
10 бар
Размер
Дн250
Все характеристики

Заглушка фланцевая стальная используется при необходимости глушения ответвления трубопровода, выполнена в форме сплошного кольца с максимальным диаметром 1200 мм. Заглушки применяются в нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности.

Выдерживает давление от 0,6 до 16 МПа (от 6 до 160кгс/см2) и температуру от -70 до +600 градусов по Цельсию. Толщина стенок заглушки стальной фланцевой определяется исходя из условий эксплуатации.

Параметры стальных заглушек Ру10 Сталь 12Х18Н10Т Ду250:

  • Тип заглушки - фланцевая
  • Размер - Дн250
  • Давление номинальное PN - 10 бар
  • Температура - 600 С°
  • Температура рабочей среды - от 70 до 600 °C
  • Материал корпуса - Сталь 12Х18Н10Т
  • Тип присоединения - фланцевый
  • Присоединение - фланцевое
  • Условия производства - АТК 24.200.02.90
  • Вес - 14.4 кг
  • Страна производитель - Китай

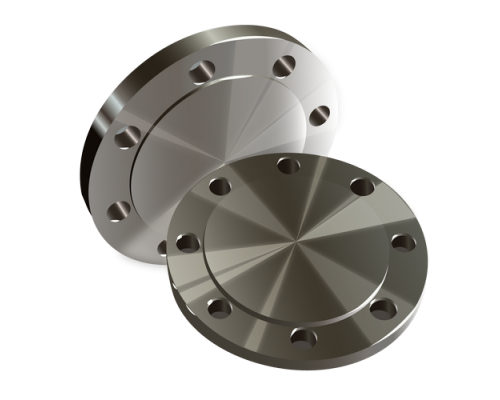

Изображение фланцевых заглушек сталь 12x18n10t

Заглушка фланцевая Ду250 Ру10 сталь 12х18н10т исполнение 1 АТК 24.200.02-90

Габаритные и установочные размеры
заглушек Ру10 Сталь 12Х18Н10Т Ду250:

  • Диаметр, Dn - 250 мм
  • Диаметр наружный, D - 390 мм
  • Межцентровое расстояние крепёжных отверстий, D1 - 350 мм
  • Диаметр соединительного выступа, D2 - 320 мм
  • Внутренний диаметр фланца, d2 - 244 мм
  • Толщина стенки, h - 3 мм
  • Строительная длина, b - 18 мм
  • Размер, b1 - 16 мм
  • Количество и диаметр отверстий, n - d = 12 x 22 мм
Эскиз Заглушка фланцевая Ду250 Ру10 сталь 12х18н10т исполнение 1 АТК 24.200.02-90

Эскиз заглушки Ру10 Сталь 12Х18Н10Т Ду250

Характеристики

Материал покрытия
без покрытия
Наружный диаметр
390 мм
Номинальное давление
10 бар
Размер
Дн250
Тип заглушки
фланцевая
Тип присоединения
фланцевый
Отзывов: 0

Нет отзывов о данном товаре.
