Артикул:
2100130
119850 ₽
Технические характеристики:
| Вес кг.: | 26 кг |
| Строительная длина L мм.: | 180 |
| Диаметр условный Ду(Dn) мм.: | 50 |
| Максимальное рабочее давление Ру(Pn): | 1,6 МПа|16 бар|16 кгс/см2 |
| Присоединение: | фланцевое |
| Количество отверстий шт.: | 4 |
| Рабочая среда: | вода, пар |
| Максимальная температура рабочей среды: | до +425°С |
| Страна производитель: | Россия |
| Материал: | сталь |
Описание:

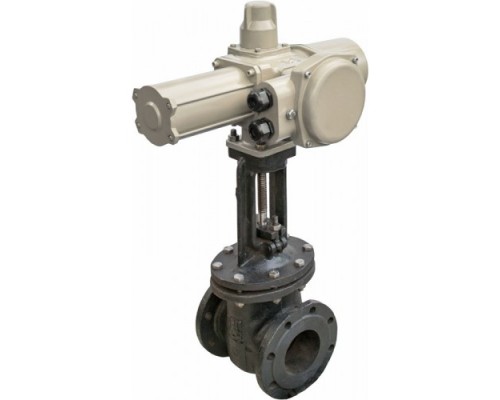

Технические характеристики задвижек 30с941нж с электроприводом
| Наименование параметра | Значение |
| Диаметр номинальный DN, мм | 50 |
| Давление номинальное, МПа(кгс/см2) | 1,6 (16) |
| Рабочая среда | вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым материалы, применяемые в задвижке, коррозионностойкие |
| Температура рабочей среды, oC | От +40 до +450 |
| Минимальная температура окружающего воздуха, oC | -40 |
| Класс герметичности | А по ГОСТ 9544-2005 |
| Присоединение | фланцевое |
| Конструкция шпинделя | выдвижной |
| Условия эксплуатации | У1 |
Устройство задвижек 30с941нж под электропривод
| DN | D | L | H2 |
| 50 | 160 | 180 | 303 |
МНОГООБОРОТНЫЙ ЭЛЕКТРОПРИВОД
ГЗ-А.70
Основные технические данные электропривода
| Условное обозначение | Тип присоедин. к арматуре по ОСТ 26-07-763-73 | Номинальный крутящий момент на выходном валу | Частота вращения вала, об/мин. | Электродвигатель | Вес | |||
| Мощность | Номинальный ток | Пусковой ток | ||||||
| Нм (кгс*м) | Стандарт | По заказу | кВт | А | А | кг, ± 8% | ||
| ГЗ-А.70 | A | 70 (7) | 24 | 12, 18 | 0,18 | 1,6 | 3,18 | 25 |
Условия эксплуатации электропривода
Электропривод ГЗ-А.70
| Наименование параметра | Значение |
| Климатическое исполнение | по ГОСТ 15150 |
| Среда | воздух |
| Рабочий диапазон температур: | от -45 oС до +60 oС (У1) от -60 oС до +60 oС (УХЛ1) от -10 oС до +65 oС (T1) |
| Относительная влажность (верхнее значение) | 100% при oС |
Возможные места установки:
- стационарные;
- в помещении;
- на открытом воздухе, под навесом.
Степень защиты корпуса по ГОСТ 14254 - IP65!
Устройство электропривода ГЗ-А.70
| №, п/п | Наименование детали |
| 1 | Электродвигатель |
| 2 | Предохранительный колпак |
| 3 | Прямозубая цилиндрическая шестерня |
| 4 | Основной корпус |
| 5 | Шестерня червячной пары ограничителя хода выходного вала |
| 6 | Рычаг переключения режимов работы |
| 7 | Выходной вал |
| 8 | Пружина муфты выходного вала |
| 9 | Червячное колесо |
| 10 | Червячный вал |
| 11 | Набор тарельчатых пружин муфты перегруза |
| 12 | Ограничитель крутящего момента |
| 13 | Индикатор положения затвора арматуры |
| 14 | Ограничитель хода выходного вала |
| 15 | Клеммная колодка контактных соединений |
| 16 | Крышка клеммной колодки |
| 17 | Окошко индикатора положения затвора арматуры |
| 18 | Крышка |
Электрическая схема управления электроприводом ГЗ-А.70
Задвижка 30с941нж,
