Задвижка чугунная 30ч906бр Ду300 Ру10 с электроприводом ГЗ-Б200/24, 380В

• Рабочая среда: вода, пар.
• Рабочее давление: 16 бар.
• Рабочая температура: до + 225°С
• Температура окр. среды:
  - 15 ... + 40°С для пара,
  + 1 ... + 40°С для воды.
• Герметичность по ГОСТ 9544: класса «D».
• Климатическое исполнение по ГОСТ 15150: У2, УХЛ4.
• Средний срок службы: не менее 10 лет.
• Производство: Россия.
• Вес с приводом: 307,0 кг.

Размеры задвижки 30ч906бр:

• D = 440 мм
• D ₁ = 400 мм
• D ₁ = 370 мм
• D ₁ = 135 мм
• L = 500 мм (строительная длина)
• H = 915 мм
• dxn = 22х12 мм
• A = 1150 мм
• B = 516 мм
• Вес = 260 кг.

Размеры задвижки с приводом ГЗ:

• A = 499 мм
• B = 560 мм
• C = 386 мм
• D = 915 мм
• H = 1400 мм

Тех. описание привода ГЗ:

• Максимальный крутящий момент = 200 Н*м
• Частота вращения выходного вала = 24 об/мин
• Климатическое исполнение по ГОСТ Р 15150. -69
• Рабочий диапазон температур:
  от - 30 до + 70 °С. (У1)
  от - 40 до + 60 °С. (У1)
  от - 60 до + 60 °С. (УХЛ1)
  от - 10 до + 65 °С. (T1)

Материалы задвижки

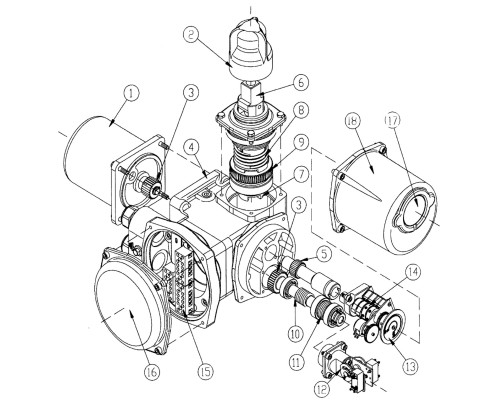

Устройство привода
