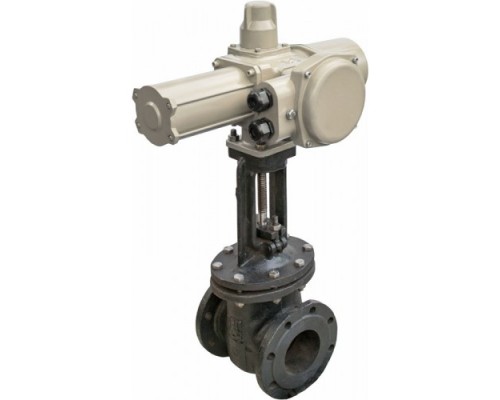

Задвижка 30с941нж с установленным электроприводом стальная клиновая фланцевая Ду-80 Ру-16

Артикул:

2100131

109080 ₽

0 отзывов

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Технические характеристики:

Вес кг.:	45 кг
Строительная длина L мм.:	210
Диаметр условный Ду(Dn) мм.:	80
Максимальное рабочее давление Ру(Pn):	1,6 МПа\|16 бар\|16 кгс/см2
Присоединение:	фланцевое
Количество отверстий шт.:	4
Рабочая среда:	вода, пар
Максимальная температура рабочей среды:	до +425°С
Страна производитель:	Россия
Материал:	сталь 25Л

Описание:

Технические характеристики задвижек 30с941нж с электроприводом

Наименование параметра	Значение
Диаметр номинальный DN, мм	80
Давление номинальное, МПа(кгс/см2)	1,6 (16)
Рабочая среда	вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым материалы, применяемые в задвижке, коррозионностойкие
Температура рабочей среды, oC	От +40 до +450
Минимальная температура окружающего воздуха, oC	-40
Класс герметичности	А по ГОСТ 9544-2005
Присоединение	фланцевое
Конструкция шпинделя	выдвижной
Условия эксплуатации	У1

DN	D	L	H2
80	195	210	346

МНОГООБОРОТНЫЙ ЭЛЕКТРОПРИВОД

ГЗ-А.100

Условное обозначение	Тип присоедин. к арматуре по ОСТ 26-07-763-73	Номинальный крутящий момент на выходном валу	Частота вращения вала, об/мин.		Электродвигатель			Вес
		Номинальный крутящий момент на выходном валу	Частота вращения вала, об/мин.		Мощность	Номинальный ток	Пусковой ток	Вес
		Нм (кгс*м)	Стандарт	По заказу	кВт	А	А	кг, ± 8%
ГЗ-А100\24	A	100 (10)	24	18, 36, 48	0,25	1,8	7	32

Электропривод ГЗ-А100\24

Наименование параметра	Значение
Климатическое исполнение	по ГОСТ 15150
Среда	воздух
Рабочий диапазон температур:	от -45 oС до +60 oС (У1) от -60 oС до +60 oС (УХЛ1) от -10 oС до +65 oС (T1)
Относительная влажность (верхнее значение)	100% при oС

Возможные места установки:

Степень защиты корпуса по ГОСТ 14254 - IP65!

по заказу для ГЗ-А.100:

IP67 - погружение на глубину не более 1,5 метра, не более чем на 1 час 30 минут;
IP68 - погружение на глубину не более 3 метров, не более чем на 3 часа.

№, п/п	Наименование детали
1	Электродвигатель
2а	Вал маховика ручного дублера
3	Прямозубая цилиндрическая шестерня
4	Основной корпус
5	Переходной вал ограничителя хода
6а	Рычаг переключения режимов
7	Выходной вал
8а	Пружина полуавтоматической муфты
9	Червячное колесо
10	Червячный вал
11	Набор тарельчатых пружин муфты
12	Монтажный фланец
13	Двухсторонняя муфта ограничения крутящего момента
14	Ограничитель хода выходного вала
15	Индикатор положения затвора арматуры
16	Клеммные колодки контактных соединений
17	Передняя крышка корпуса
18	Окошко индикатора положения затвора арматуры
19	Кнопки местного управления ОТКРЫТЬ (open) ЗАКРЫТЬ (close)
20	Заглушка
