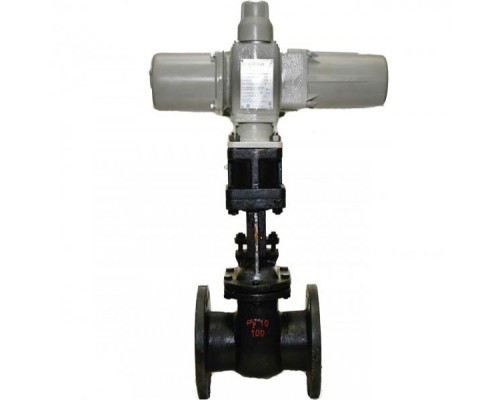

Задвижка 30ч906бр с установленным электроприводом чугунная клиновая фланцевая Ду-100 Ру-16 ЛАЗ Россия

Артикул:

2100106

112000 ₽

0 отзывов

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Технические характеристики:

Вес кг.:	82 кг
Строительная длина L мм.:	230
Диаметр условный Ду(Dn) мм.:	100
Максимальное рабочее давление Ру(Pn):	1,6 МПа\|16 бар\|16 кгс/см2
Присоединение:	фланцевое
Количество отверстий шт.:	8
Рабочая среда:	вода, пар, пожарный трубопровод
Максимальная температура рабочей среды:	до +225°С
Страна производитель:	Россия
Материал:	чугун
Питание электропривода:	3Ф/380В

Описание:

Технические характеристики задвижек 30ч906бр с электроприводом

Наименование параметра	Значение
Проход номинальный, мм	100
Масса, кг, не более	30
Давление рабочее Рр МПа(кгс/см2)	1,0 (10,0) - 1,6 (16,0)
Рабочая среда	Вода, пар
Температура рабочей среды. не более	+ 255 oC
Герметичность затвора	Соотв. классу "D" по ГОСТ 9544-2015
Привод электрич. многообортный:	присоединение - муфтовое
Крутящий момент на выходном валу, Н.м	80
Число оборотов выходного вала	27
Присоединение фланцевое	Размеры фланцев ГОСТ 33259-2015 тип 21; исполнение уплотнительной поверхности В
Толщина стенок корпусных деталей	соответствует ОСТ 26-07-817-73
Климатическое исполнение	У2, УХЛ 4
Температура окружающей среды	от +15 oС до +40 oС; для воды от +1 oС до +40 oС
Полный средний срок службы	10 лет
Полный средний ресурс циклов	1700

DN	L	D	d	n отв.
100	230	180	18	8

МНОГООБОРОТНЫЙ ЭЛЕКТРОПРИВОД

ГЗ-А.70

Условное обозначение	Тип присоедин. к арматуре по ОСТ 26-07-763-73	Номинальный крутящий момент на выходном валу	Частота вращения вала, об/мин.		Электродвигатель			Вес
		Номинальный крутящий момент на выходном валу	Частота вращения вала, об/мин.		Мощность	Номинальный ток	Пусковой ток	Вес
		Нм (кгс*м)	Стандарт	По заказу	кВт	А	А	кг, ± 8%
ГЗ-А 70\24	A	70 (7)	24	12, 18	0,18	1,6	3,18	25

Наименование параметра	Значение
Климатическое исполнение	по ГОСТ 15150
Среда	воздух
Рабочий диапазон температур:	от -45 oС до +60 oС (У1) от -60 oС до +60 oС (УХЛ1) от -10 oС до +65 oС (T1)
Относительная влажность (верхнее значение)	100% при oС

Возможные места установки:

Степень защиты корпуса по ГОСТ 14254 - IP65!

№, п/п	Наименование детали
1	Электродвигатель
2	Предохранительный колпак
3	Прямозубая цилиндрическая шестерня
4	Основной корпус
5	Шестерня червячной пары ограничителя хода выходного вала
6	Рычаг переключения режимов работы
7	Выходной вал
8	Пружина муфты выходного вала
9	Червячное колесо
10	Червячный вал
11	Набор тарельчатых пружин муфты перегруза
12	Ограничитель крутящего момента
13	Индикатор положения затвора арматуры
14	Ограничитель хода выходного вала
15	Клеммная колодка контактных соединений
16	Крышка клеммной колодки
17	Окошко индикатора положения затвора арматуры
18	Крышка
