Задвижки Tecofi VGS4400-03N специально приспособлены для работы под силосом. Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока. Односторонняя герметичность, стрелка на корпусе указывает направление движения среды. Нож направляется штифтами, уменьшающими трение и позволяющими продукту продвигаться, не накапливаясь в мертвых зонах корпуса, помогая таким образом избежать заклинивания задвижки. Hож прямолинейно режет проходящую среду; наличие у него скошенного полированного края обеспечивает лучшее проникновение в продукт. B корпусе предусмотрены продувные отверстия для ввода сжатого воздуха низкого давления (≤1 бар), предотвращающие скопление продукта. Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом. Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода. Возможна работа в режиме регулирования с помощью установки кольца диафрагмы. |
||||||||||||||||||||||||||||||||||||||||||
Параметры задвижки Tecofi VGS4400-03N Ду400
|

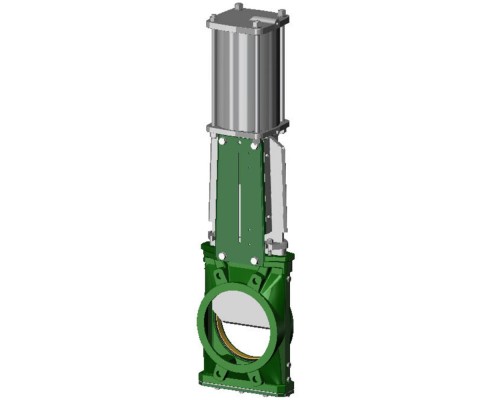

 Задвижка шиберная Tecofi VGS 4400-03N Ду400 Ру10 под силос с пневмоприводом 2х стороннего действия, корпус ковкий чугун, уплотнение нитрил |
|||||||||||||||||||||||||||||||||||||||||
Размеры задвижки Tecofi VGS4400-03N Ду400
|
 Эскиз задвижки Tecofi VGS4400-03N Ду400 |
|||||||||||||||||||||||||||||||||||||||||
Таблица деталей и материалов задвижки Tecofi VGS4400-03N Ду400
|
||||||||||||||||||||||||||||||||||||||||||
| № п/п | Наименование | Материал |
| 1 | Корпус | ЧКовкий чугун EN-GJS-500-7 |
| 2 | Набивка сальника | Промасленные хлопковые волокна |
| 3 | Нож | Нерж. cталь X5CrNi 18-10 |
| 4 | Шток | Нерж. сталь + 13%Cr |
| 5 | Бугель | Сталь с эпоксидным покрытием |
| 6 | Пневматический привод | Алюминий |
| 7 | Сальник | Ковкий чугун |
| 8 | Седловое уплотнение | Нитрил |
| 9 | Опорное кольцо | Нерж. сталь 316 |
| 10 | Кольцевая прокладка | Нитрил |
| 11 | Боковые пластины | Нерж. сталь 304 |
| 12 | Нижняя пластина | Чугун EN-GJL-250 |
| 13 | Пробка продувного отверстия | Нерж. сталь 304 |
Характеристики
