Артикул:
D040-06586
Производитель:
Tecofi, Франция
183413 ₽
Давление номинальное
10 бар
Диаметр
Ду250
Корпус
Чугун EN-GJL-250
Макс. температура
80 ℃
Все характеристики

Задвижки Tecofi VGS3400-03N специально приспособлены для работы под силосом. Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока. Односторонняя герметичность, стрелка на корпусе указывает направление движения среды. Нож направляется штифтами, уменьшающими трение и позволяющими продукту продвигаться, не накапливаясь в мертвых зонах корпуса, помогая таким образом избежать заклинивания задвижки. Hож прямолинейно режет проходящую среду; наличие у него скошенного полированного края обеспечивает лучшее проникновение в продукт. B корпусе предусмотрены продувные отверстия для ввода сжатого воздуха низкого давления (≤1 бар), предотвращающие скопление продукта. Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом. Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода. Возможна работа в режиме регулирования с помощью установки кольца диафрагмы.

Параметры задвижки Tecofi VGS3400-03N Ду250

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 250 мм
  • Давление номинальное PN - 10 бар
  • Рабочее давление - 2 бар
  • Тип управления - пневмопривод
  • Температура рабочей среды от -10°C до +80°C
  • Материал корпуса - Чугун EN-GJL-250
  • Материал запорного органа - нержавеющая сталь
  • Тип уплотнения - Нитрил
  • Вес - 65 кг
  • Страна производитель - Франция

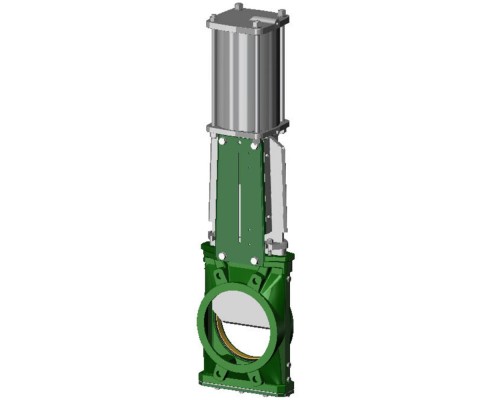

Задвижка шиберная Tecofi VGS 3400-03N Ду250 Ру10 под силос с пневмоприводом 2х стороннего действия, корпус чугун, уплотнение нитрил

Задвижка шиберная Tecofi VGS 3400-03N Ду250 Ру10 под силос с пневмоприводом 2х стороннего действия, корпус чугун, уплотнение нитрил

Размеры задвижки Tecofi VGS3400-03N Ду250

  • Диаметр DN - 250 мм
  • Строительная длина, A - 114 мм
  • H - 1017 мм
  • B - 627 мм
  • C - 340 мм
  • D - 108 мм
  • ØF - 1/4"
  • ØG - 1/4"
  • ØP - 200 мм
  • ØK - 350 мм
  • n - 12 шт
  • ØM - 8-M20
Задвижка шиберная Tecofi VGS 3400-03N Ду250 Ру10 под силос с пневмоприводом 2х стороннего действия, корпус чугун, уплотнение нитрил

Эскиз задвижки Tecofi VGS3400-03N Ду250

Таблица деталей и материалов задвижки Tecofi VGS3400-03N Ду250

№ п/п Наименование Материал
1 Корпус Чугун EN-GJL-250
2 Набивка сальника Промасленные хлопковые волокна
3 Нож Нерж. cталь X5CrNi 18-10
4 Шток Нерж. сталь + 13%Cr
5* Бугель Сталь с эпоксидным покрытием
6 Пневматический привод Алюминий
7 Сальник Алюминий
8 Седловое уплотнение Нитрил
9 Опорное кольцо Нерж. сталь 316
10 Кольцевая прокладка Нитрил
11 Боковые пластины Нерж. сталь 304
12 Нижняя пластина Чугун EN-GJL-250
13 Пробка продувного отверстия Нерж. сталь 304
*Пластины с заранее просверленными отверстиями до Ду 300.

Характеристики

Давление номинальное
10 бар
Диаметр
Ду250
Корпус
Чугун EN-GJL-250
Макс. температура
80 ℃
Материал запорного органа
нержавеющая сталь
Производитель
Tecofi, Франция
Рабочее давление
2 бар
Тип задвижки
Шиберная
Тип присоединения
межфланцевый
Тип управления
пневмопривод
Уплотнение
Нитрил
