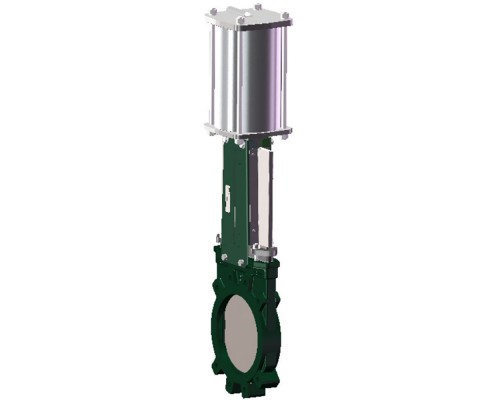

Name: Задвижка шиберная Tecofi VGB 4400-003N Ду125 Ру10 с двухсторонней герметичностью с пневмоприводом 2х стороннего действия, корпус ковкий чугун, уплотнение нитрил
Brand: Tecofi, Франция
SKU: D040-06574
Price: 75161.3803 RUB
Availability: InStock

Задвижка шиберная Tecofi VGB 4400-003N Ду125 Ру10 с двухсторонней герметичностью с пневмоприводом 2х стороннего действия, корпус ковкий чугун, уплотнение нитрил

Артикул:

D040-06574

Производитель:

Tecofi, Франция

75161 ₽

0 отзывов

Давление номинальное

10 бар

Диаметр

Ду125

Корпус

ковкий чугун EN-GJS-500-7

Макс. температура

80 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижки Tecofi VGB4400-03N предназначены для открытия/закрытия или для регулирования. Отсутствие застойных зон в нижней части задвижки; нож движется без вибраций по точно подогнанным пазам для скольжения. Управление с помощью пневматического привода двухстороннего действия.

Параметры задвижки Tecofi VGB4400-03N Ду125

Тип задвижки - Шиберная
Диаметр номинальный DN - 125 мм
Давление номинальное PN - 10 бар
Рабочее давление - 10 бар
Тип управления - пневмопривод
Температура рабочей среды от -10℃ до +80℃
Материал корпуса - ковкий чугун EN-GJS-500-7
Материал запорного органа - нержавеющая сталь
Тип уплотнения - Нитрил
Вес - 18 кг
Страна производитель - Франция

Задвижка шиберная Tecofi VGB 4400-003N Ду125 Ру10 с двухсторонней герметичностью с пневмоприводом 2х стороннего действия, корпус ковкий чугун, уплотнение нитрил

Размеры задвижки Tecofi VGB4400-03N Ду125

Диаметр DN - 125 мм
Строительная длина, L - 56 мм
H - 620 мм
B - 198 мм
C - 119 мм
ØK - 210 мм
ØP - 125 мм
2-G - G1/4"
n - 8 шт
ØM - 4-M16

Эскиз задвижки Tecofi VGB4400-03N Ду125

Таблица деталей и материалов задвижки Tecofi VGB4400-03N Ду125

№ п/п	Наименование	Материал
1	Корпус	Чугун EN-GJS-500-7
2	Седловое уплотнение	Нитрил
3	Нож	Нерж. сталь 304
4	Набивка сальника	PTFE
5	Кольцевое уплотнение	Нитрил
6	Сальник	Чугун EN-GJS-500-7
7	Шток	Нерж. сталь 304
8*	Бугель	Сталь A45
9	Боковая пластина	Нерж. сталь 304
10	Пневмопривод	Алюминий
11	Шильда	Нерж. сталь 304

*Пластины с заранее просверленными отверстиями до Ду 300.
