Артикул:
D040-06280
Производитель:
Tecofi, Франция
153551 ₽
Давление номинальное
10 бар
Диаметр
Ду125
Корпус
Нержавеющая сталь GX5CrNiMo 19-11-2
Макс. температура
130 ℃
Все характеристики

Задвижки Tecofi VG6400-01M предназначены для открытия/закрытия или для регулирования. Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока. Застойные зоны в задвижке практически отсутствуют: нож движется без вибраций по точно подогнанным пазухам для скольжения. Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом. Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода. Малые потери давления. Возможность использования для регулирования вязких сред при установке кольца диафрагмы или дефлектора.

Параметры задвижки Tecofi VG6400-01M Ду125

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 125 мм
  • Давление номинальное PN - 10 бар
  • Рабочее давление - 10 бар
  • Тип управления - штурвал
  • Конструкция шпинделя - выдвижной
  • Температура рабочей среды от -10°C до +130°C
  • Материал корпуса - Нержавеющая сталь GX5CrNiMo 19-11-2
  • Материал запорного органа - нержавеющая сталь
  • Тип уплотнения - Металл
  • Вес - 19.4 кг
  • Страна производитель - Франция

Размеры задвижки Tecofi VG6400-01M Ду125

  • Диаметр DN - 125 мм
  • Строительная длина, A - 50 мм
  • H - 584 мм
  • B - 399 мм
  • C - 189 мм
  • D - 93 мм
  • ØK - 210 мм
  • ØV - 200 мм
  • n - 8 шт
  • ØM - 4-M16
Задвижка шиберная Tecofi VG6400-01M Ду125 Ру10 со штурвалом и цепью, выдвижной шток, корпус нержавеющая сталь, уплотнение металл/металл

Задвижка шиберная Tecofi VG6400-01M Ду125 Ру10 со штурвалом и цепью, выдвижной шток, корпус нержавеющая сталь, уплотнение металл/металл

Таблица деталей и материалов задвижки Tecofi VG6400-01M Ду125

№ п/п Наименование Материал
1 Корпус Нержавеющая сталь GX5CrNiMo 19-11-2
2 Набивка сальника PTFE
3 Нож Нержавеющая сталь X2CrNiMo 17-12-2
4 Шток Нержавеющая сталь AISI 410
5* Бугель Сталь с эпоксидным покрытием
6 Опорная пластина Оцинкованная сталь
7 Гайка Бронза
8 Сальник Нержавеющая сталь
9 Кольцевая прокладка EPDM
11 Заглушка Пластик
12 Защитный футляр Сталь
13 Штурвал Чугун
14 Направляющая для цепи Нержавеющая сталь
15 Цепь Оцинкованная сталь
16 Масленка Нержавеющая сталь
*Пластины с заранее просверленными отверстиями до Ду 300.
Задвижка шиберная Tecofi VG6400-01M Ду125 Ру10 со штурвалом и цепью, выдвижной шток, корпус нержавеющая сталь, уплотнение металл/металл

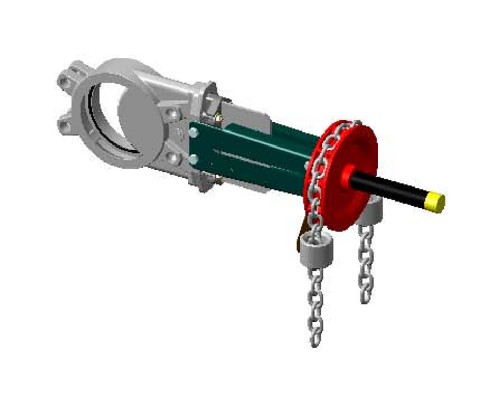

Эскиз задвижки Tecofi VG6400-01M Ду125

Характеристики

Давление номинальное
10 бар
Диаметр
Ду125
Корпус
Нержавеющая сталь GX5CrNiMo 19-11-2
Макс. температура
130 ℃
Материал запорного органа
нержавеющая сталь
Производитель
Tecofi, Франция
Рабочее давление
10 бар
Тип задвижки
Шиберная
Тип присоединения
межфланцевый
Тип управления
штурвал
Уплотнение
Металл
