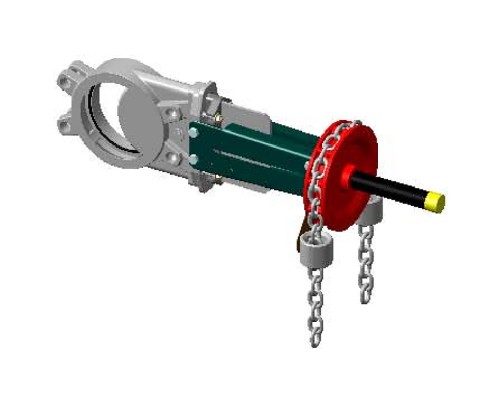

Name: Задвижка шиберная Tecofi VG6400-01E Ду50 Ру10 со штурвалом и цепью, выдвижной шток, корпус нержавеющая сталь, уплотнение EPDM
Brand: Tecofi, Франция
SKU: D040-06262
Price: 112253.6153 RUB
Availability: InStock

Задвижка шиберная Tecofi VG6400-01E Ду50 Ру10 со штурвалом и цепью, выдвижной шток, корпус нержавеющая сталь, уплотнение EPDM

Артикул:

D040-06262

Производитель:

Tecofi, Франция

112254 ₽

0 отзывов

Давление номинальное

10 бар

Диаметр

Ду50

Корпус

Нержавеющая сталь GX5CrNiMo 19-11-2

Макс. температура

130 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижки Tecofi VG6400-01E предназначены для открытия/закрытия или для регулирования. Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока. Застойные зоны в задвижке практически отсутствуют: нож движется без вибраций по точно подогнанным пазухам для скольжения. Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом. Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода. Малые потери давления. Возможность использования для регулирования вязких сред при установке кольца диафрагмы или дефлектора.

Параметры задвижки Tecofi VG6400-01E Ду50

Тип задвижки - Шиберная
Диаметр номинальный DN - 50 мм
Давление номинальное PN - 10 бар
Рабочее давление - 10 бар
Тип управления - штурвал
Конструкция шпинделя - выдвижной
Температура рабочей среды от -10°C до +130°C
Материал корпуса - Нержавеющая сталь GX5CrNiMo 19-11-2
Материал запорного органа - нержавеющая сталь
Тип уплотнения - EPDM
Вес - 11.5 кг
Страна производитель - Франция

Размеры задвижки Tecofi VG6400-01E Ду50

Диаметр DN - 50 мм
Строительная длина, A - 40 мм
H - 371 мм
B - 266 мм
C - 124 мм
D - 83 мм
ØK - 125 мм
ØV - 200 мм
n - 4 шт
ØM - 4-M16

Задвижка шиберная Tecofi VG6400-01E Ду50 Ру10 со штурвалом и цепью, выдвижной шток, корпус нержавеющая сталь, уплотнение EPDM

Таблица деталей и материалов задвижки Tecofi VG6400-01E Ду50

№ п/п	Наименование	Материал
1	Корпус	Нержавеющая сталь GX5CrNiMo 19-11-2
2	Набивка сальника	PTFE
3	Нож	Нержавеющая сталь X2CrNiMo 17-12-2
4	Шток	Нержавеющая сталь AISI 410
5*	Бугель	Сталь с эпоксидным покрытием
6	Опорная пластина	Оцинкованная сталь
7	Гайка	Бронза
8	Сальник	Нержавеющая сталь
9	Кольцевая прокладка	EPDM
10	Седловое уплотнение	EPDM
11	Заглушка	Пластик
12	Защитный футляр	Сталь
13	Штурвал	Чугун
14	Направляющая для цепи	Нержавеющая сталь
15	Цепь	Оцинкованная сталь
16	Масленка	Нержавеющая сталь
17	Опорное кольцо	Нержавеющая сталь 316

*Пластины с заранее просверленными отверстиями до Ду 300.
