Name: Задвижка шиберная Tecofi VG 4400-01M Ду80 Ру10 со штурвалом, цепью, выдвижной шток, корпус ковкий чугун, уплотнение металл/металл
Brand: Tecofi, Франция
SKU: D040-06039
Price: 96178.7498 RUB
Availability: InStock

Задвижка шиберная Tecofi VG 4400-01M Ду80 Ру10 со штурвалом, цепью, выдвижной шток, корпус ковкий чугун, уплотнение металл/металл

Артикул:

D040-06039

Производитель:

Tecofi, Франция

96179 ₽

0 отзывов

Давление номинальное

10 бар

Диаметр

Ду80

Корпус

ковкий чугун EN-GJS-500-7

Макс. температура

80 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижки Tecofi VG4400-01M предназначены для открытия/закрытия или для регулирования. Герметичность в одном направлении, стрелка на корпусе указывает направление движения потока. Застойные зоны в задвижке практически отсутствуют: нож движется без вибраций по точно подогнанным пазухам для скольжения. Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом. Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода. Малые потери давления. Возможность использования для регулирования вязких сред при установке кольца диафрагмы или дефлектора.

Параметры задвижки Tecofi VG4400-01M Ду80

Тип задвижки - Шиберная
Диаметр номинальный DN - 80 мм
Давление номинальное PN - 10 бар
Рабочее давление - 10 бар
Тип управления - штурвал
Конструкция шпинделя - выдвижной
Температура рабочей среды от -10°С до +80°С
Материал корпуса - ковкий чугун EN-GJS-500-7
Материал запорного органа - нержавеющая сталь
Тип уплотнения - Металл
Вес - 13.4 кг
Страна производитель - Франция

Размеры задвижки Tecofi VG4400-01M Ду80

Диаметр DN - 80 мм
Строительная длина, A - 50 мм
H - 436 мм
B - 316 мм
C - 154 мм
D - 83 мм
ØK - 160 мм
ØV - 200 мм
n - 8 шт
ØM - 4-M16

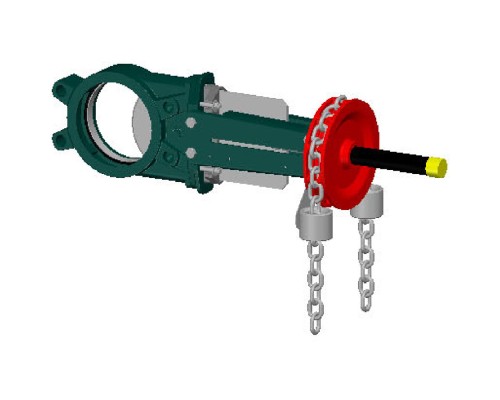

Задвижка шиберная Tecofi VG 4400-01M Ду80 Ру10 со штурвалом, цепью, выдвижной шток, корпус ковкий чугун, уплотнение металл/металл

Таблица деталей и материалов задвижки Tecofi VG4400-01M Ду80

№ п/п	Наименование	Материал
1	Корпус	Ковкий чугун EN-GJS-500-7
2	Набивка сальника	PTFE
3	Нож	Нержавеющая сталь X5CrNi 18-10
4	Шток	Нержавеющая сталь 13%Cr
5*	Бугель	Сталь с эпоксидным покрытием
6	Опорная пластина	Оцинкованная сталь
7	Гайка	Бронза
8	Сальник	Ковкий чугун
9	Кольцевая прокладка	Нитрил
11	Заглушка	Пластик
12	Защитный футляр	Сталь
13	Штурвал	Чугун
14	Направляющая для цепи	Нержавеющая сталь
15	Цепь	Оцинкованная сталь
16	Масленка	Нержавеющая сталь

*Пластины с заранее просверленными отверстиями до Ду 300.
