Артикул:
D040-06015
Производитель:
Tecofi, Франция
124764 ₽
Давление номинальное
10 бар
Диаметр
Ду200
Корпус
Ковкий чугун EN-GJS-400-15
Макс. температура
80 ℃
Все характеристики

Задвижки Tecofi VG 4400-004M под э/п предназначены для открытия/закрытия или для регулирования. Одгносторонняя герметичность, направление движения потока указано стрелкой на корпусе. Застойные зоны практически отсутствуют: нож скользит в копусе по точно подогнанным направляющим для скольжения. Набивка сальника обеспечивает герметичность уплотнения между корпусом и ножом. Размещается в легкодоступном месте и может заменяться без снятия задвижки с трубопровода. Возможно использование для регулировки объема вязких сред при установке кольца диафрагмы. Монтажный фланец ISO 5210 позволяет посадку всех типов электрических приводов.

Параметры задвижки Tecofi VG 4400-004M под э/п Ду200

  • Тип задвижки - Шиберная
  • Диаметр номинальный DN - 200 мм
  • Давление номинальное PN - 10 бар
  • Максимальное рабочее давление - 10 бар
  • Тип управления - привод
  • Конструкция шпинделя - выдвижной
  • Температура рабочей среды от -10°С до +80°С
  • Материал корпуса - Ковкий чугун EN-GJS-400-15
  • Материал запорного органа - нержавеющая сталь
  • Тип уплотнения - Металл
  • Крутящий момент - 41 Нм
  • Количество оборотов для открытия - 40
  • Вес - 33 кг
  • Страна производитель - Франция

Размеры задвижки Tecofi VG 4400-004M под э/п Ду200

  • Диаметр DN - 200 мм
  • Строительная длина, L - 60 мм
  • H - 608 мм
  • hc - 50 мм
  • ho - 268 мм
  • ØT - Tr 25x5
  • C - 275 мм
  • D - 108 мм
  • ØK - 295 мм
  • n - 8 шт
  • ØM - 4-M20

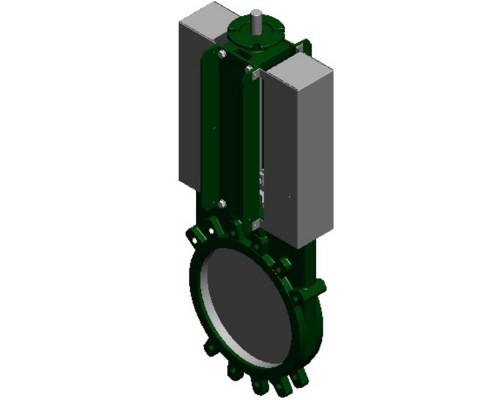

Задвижка шиберная ножевая Tecofi VG 4400-004M Ду200 Ру10 под э/п и выдвижным штоком, корпус ковкий чугун, уплотнение металл/металл

Задвижка шиберная ножевая Tecofi VG 4400-004M Ду200 Ру10 под э/п и выдвижным штоком, корпус ковкий чугун, уплотнение металл/металл

Таблица деталей и материалов задвижки Tecofi VG 4400-004M под э/п Ду200

№ п/п Наименование Материал
1 Корпус Ковкий чугун EN-GJS-400-15
2 Набивка сальника PTFE
3 Нож Нержавеющая сталь X5CrNi 18-10
4 Шток Нержавеющая сталь 13%Cr
5* Бугель Сталь с эпоксидным покрытием
6 Верхний фланец Окрашенная сталь
7 Сальник Ковкий чугун
10 Кольцевая прокладка Нитрил
11 Боковая пластина Нержавеющая сталь 304
*Защитные пластины с заранее просверленными отверстиями до Ду 300.
Задвижка шиберная ножевая Tecofi VG 4400-004M Ду200 Ру10 под э/п и выдвижным штоком, корпус ковкий чугун, уплотнение металл/металл

Эскиз задвижки Tecofi VG 4400-004M под э/п Ду200

Характеристики

Давление номинальное
10 бар
Диаметр
Ду200
Корпус
Ковкий чугун EN-GJS-400-15
Макс. температура
80 ℃
Материал запорного органа
нержавеющая сталь
Производитель
Tecofi, Франция
Рабочее давление
10 бар
Тип задвижки
Шиберная
Тип присоединения
межфланцевый
Тип управления
привод
Уплотнение
Металл
