Name: Задвижка шиберная Jafar 2004 Ду50 Ру10 NBR с выдвижным шпинделем чугунная в г. Москва
Brand: Jafar, Польша
SKU: D040-02686
Price: 22945.2861 RUB
Availability: InStock

Скидка -6%

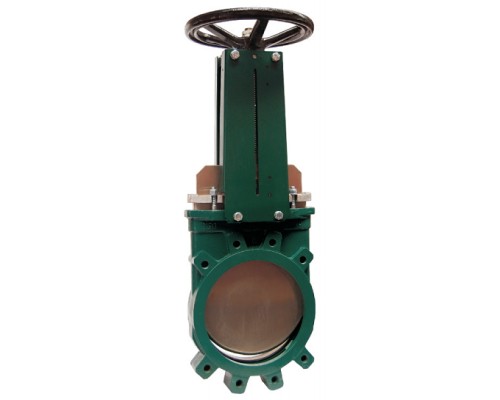

Задвижка шиберная Jafar 2004 Ду50 Ру10 NBR с выдвижным шпинделем чугунная в г. Москва

Артикул:

D040-02686

Производитель:

Jafar, Польша

24410 ₽22945 ₽

10 или более: - 22945 ₽

0 отзывов

Давление номинальное

10 бар

Диаметр

Ду50

Корпус

Чугун EN-GJL-250

Макс. температура

70 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Применение: канализация, вода питьевая / промышленная, химическая / бумажная промышленность.
Рабочее давление: 10 бар.
Температура рабочей среды:
- NBR до +70°С
- EPDM до +120°С
Класс герметичности А
Производство: Польша.
Вес: 8,0 кг.

Задвижка шиберная Jafar 2004 Ду50 Ру10 чугунная

Размеры:

Фланец = F7
Тип резьбы = Tr 20x4 LH мм
Кол. оборотов = 14 n
K = 125 мм
lxn = 19х4
A = 40 мм (строительная длина)
B = 283 мм
D = 83 мм
H = 348 мм
Dk = 200 мм

Чертеж Задвижка шиберная Jafar 2004 Ду50 Ру10 с выдвижным шпинделем чугунная

Материалы

1	Корпус	Серый чугун EN GJL-250/ Нерж. сталь X5CrNi18-10
2	Уплотняющее кольцо	Sznur bawelniany (хлопковый канат)
3, 16	Шибер, Предох. кольцо	Нержавеющая сталь X5CrNi18-10
4	Шпиндель	Сталь X20Cr13
5, 6	Колона, подпорка гайки	Сталь 12X
8	Гайка шпинделя	Латунь
9	Установ. винт	PN-EN ISO 4027:2006
11	Заглушка	Полипропилен
12	Кожух	Сталь R45
13	Штурвал	Серый чугун EN GJL-250
14	Уплотнительная пластина	Silumin AlSi
15, 17	Уплотнение	EPDM/NBR
