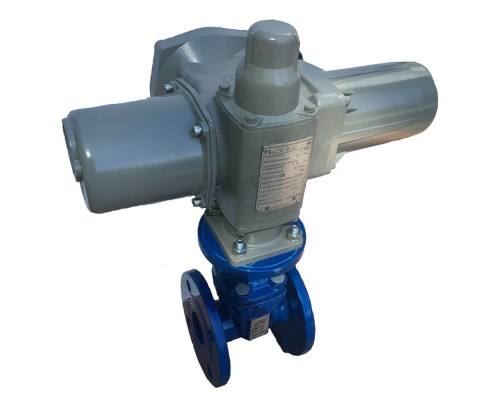

Задвижка с обрезиненным клином 30ч939р с электроприводом Ру-16 Ду-50

Артикул:

2100808

97243 ₽

0 отзывов

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Технические характеристики:

Диаметр условный Ду(Dn) мм.:	50
Максимальное рабочее давление Ру(Pn):	1,6 МПа\|16 бар\|16 кгс/см2
Присоединение:	фланцевое
Максимальная температура рабочей среды:	до +120°С
Страна производитель:	Россия
Материал:	чугун

Описание:

Технические характеристики задвижек 30ч939р с электроприводом

Наименование параметра	Значение
Диаметр номинальный DN, мм	50
Давление номинальное, МПа(кгс/см2)	1,6 (16)
Рабочая среда	вода по СанПин 2.1.4.1074-01 и СНиП 2.04.07-86
Температура рабочей среды, oC	От +5 до +95 (кратковременно +120)
Класс герметичности	АА по ГОСТ Р 54088-2011
Допустимая утечка, мм3/с (см3/мин), не более	0,30 (0,018)
Максимально допустимый крутящий момент на шпинделе, Нм	70
Коэффициент гидравлического сопротивления, не более	0,2
Тип присоединения к арматуре по ОСТ 26-07-763-73	тип А (пятикулачковая муфта)
Масса, кг, не более	12

DN	L	H	h	D	D1	D2	d	n отв.
50	150±2	290	168	165	125	102	18	4

МНОГООБОРОТНЫЙ ЭЛЕКТРОПРИВОД

ГЗ-А.70

Условное обозначение	Тип присоедин. к арматуре по ОСТ 26-07-763-73	Номинальный крутящий момент на выходном валу	Частота вращения вала, об/мин.		Электродвигатель			Вес
		Номинальный крутящий момент на выходном валу	Частота вращения вала, об/мин.		Мощность	Номинальный ток	Пусковой ток	Вес
		Нм (кгс*м)	Стандарт	По заказу	кВт	А	А	кг, ± 8%
ГЗ-А.70	A	70 (7)	24	12, 18	0,18	1,6	3,18	25

Электропривод ГЗ-А.70

Наименование параметра	Значение
Климатическое исполнение	по ГОСТ 15150
Среда	воздух
Рабочий диапазон температур:	от -45 oС до +60 oС (У1) от -60 oС до +60 oС (УХЛ1) от -10 oС до +65 oС (T1)
Относительная влажность (верхнее значение)	100% при oС

Возможные места установки:

Степень защиты корпуса по ГОСТ 14254 - IP65!

№, п/п	Наименование детали
1	Электродвигатель
2	Предохранительный колпак
3	Прямозубая цилиндрическая шестерня
4	Основной корпус
5	Шестерня червячной пары ограничителя хода выходного вала
6	Рычаг переключения режимов работы
7	Выходной вал
8	Пружина муфты выходного вала
9	Червячное колесо
10	Червячный вал
11	Набор тарельчатых пружин муфты перегруза
12	Ограничитель крутящего момента
13	Индикатор положения затвора арматуры
14	Ограничитель хода выходного вала
15	Клеммная колодка контактных соединений
16	Крышка клеммной колодки
17	Окошко индикатора положения затвора арматуры
18	Крышка
