Скидка -6%
Артикул:
D040-05173
Производитель:
ЛМЗ, Россия
40335 ₽37915 ₽
10 или более: - 37915 ₽
Давление номинальное
16 бар
Диаметр
Ду150
Корпус
серый чугун СЧ20
Макс. температура
225 ℃
Все характеристики

Задвижка параллельная ЛМЗ 30ч906бр Ду150 фланцевая предназначена для установки на трубопроводах (вода, пар) в качестве запорного устройства. К трубопроводу присоединяется при помощи фланцев (по ГОСТу 12817, исполнение I, ряд 2 по ГОСТу 12815). Исполнение задвижки - под электропривод, присоединение - муфта кулачковая. Установка производится приводом вверх.

Колонка управления предназначена для монтажа исполнительного механизма (маховик, редуктор, электропривод) на требуемую высоту. Колонки могут применяться на сооружениях водоснабжения и канализации.

Общие характеристики задвижки ЛМЗ 30ч906бр Ду150

  • Тип задвижки - Параллельная
  • Диаметр номинальный DN - 150 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - голый шток
  • Форма вала по ОСТ - Тип А
  • (пятикулачковая муфта)
  • Крутящий момент - 120 Нм
  • Температура рабочей среды - от +1 до +225 °C
  • Температура окружающей среды - от - 15 до + 40 °С для пара; от + 1 до + 40 °С для воды
  • Класс герметичности по ГОСТ 9544-2015 - "D"
  • Материал корпуса - серый чугун СЧ20
  • Материал запорного органа - серый чугун СЧ20
  • Тип уплотнения - латунь
  • Тип покрытия - эпоксидный порошок
  • Вес - 115 кг
  • Страна производитель - Россия

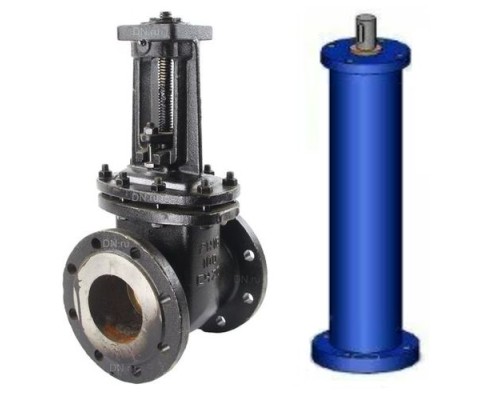

Задвижка параллельная ЛМЗ 30ч906бр Ду150 Ру16 фланцевая чугунная с выдвижным шпинделем под привод, с колонкой управления F07 (ОСТ тип А) 1500 мм, управление под электропривод

Задвижка параллельная ЛМЗ 30ч906бр Ду150 Ру16 фланцевая чугунная с выдвижным шпинделем под привод, с колонкой управления F07 (ОСТ тип А) 1500 мм, управление под электропривод

Габаритные и установочные размеры задвижки ЛМЗ 30ч906бр Ду150

  • Dn - 150 мм
  • L - 280 мм (строительная длина)
  • H - 505 мм
  • D - 280 мм
  • D1 - 240 мм
  • D2 - 212 мм
  • D3 - 104 мм
  • nхød - 8 x 22 мм
  • Кол-во оборотов до полного закрытия - 42
Задвижка параллельная ЛМЗ 30ч906бр Ду150 Ру16 фланцевая чугунная с выдвижным шпинделем под привод, с колонкой управления F07 (ОСТ тип А) 1500 мм, управление под электропривод

Эскиз задвижки ЛМЗ 30ч906бр Ду150

Материалы деталей задвижки ЛМЗ 30ч906бр Ду150:

п/п Наименование Материал
1 Корпус Серый чугун СЧ20
2 Крышка Серый чугун СЧ20
3 Диск Серый чугун СЧ20
4 Уплотнительные кольца Латунь ЛС 59-1
5 Клин DN50-150: Сталь 25Л
DN200-300: Серый чугун СЧ20
6 Сальник Серый чугун СЧ20
7 Подшипник упорный
8 Винт установочный Сталь 40Х
9 Втулка резьбовая Латунь ЛС 59-1
п/п Наименование Материал
10 Шпиндель Сталь 45
11 Прокладка Паронит ПОН-Б
12 Сальниковые кольца Терморасширенный графит
13 Болт Сталь 20, класс прочности не ниже 5.8
14 Гайка Сталь 20, класс прочности не ниже 5
15 Болт Сталь 20, класс прочности не ниже 5.8
16 Гайка Сталь 20, класс прочности не ниже 5
17 Втулка кулачковая Сталь 20
18 Втулка установочная Серый чугун СЧ20

Колонка управления Орион Профмет для задвижек, управление - под электропривод

  • Длина колонки управления - 1500 мм
  • Крепление колонки управления - по ОСТ
  • Тип управления колонкой - Под электропривод
Задвижка параллельная ЛМЗ 30ч906бр Ду150 Ру16 фланцевая чугунная с выдвижным шпинделем под привод, с колонкой управления F07 (ОСТ тип А) 1500 мм, управление под электропривод

Эскиз колонки управления Орион Профмет под электропривод

Характеристики

Давление номинальное
16 бар
Диаметр
Ду150
Корпус
серый чугун СЧ20
Макс. температура
225 ℃
Материал запорного органа
серый чугун СЧ20
Производитель
ЛМЗ, Россия
Тип задвижки
Параллельная
Тип присоединения
фланцевый
Тип управления
голый шток
Уплотнение
латунь
