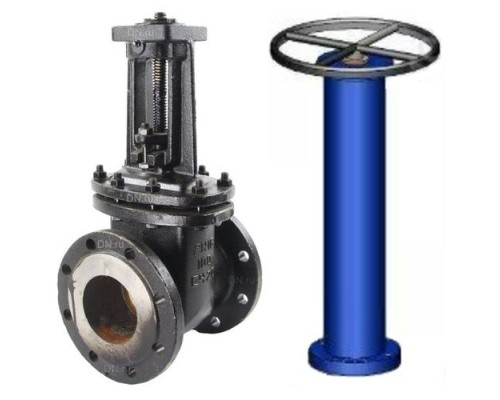

Name: Задвижка параллельная ЛМЗ 30ч906бр Ду150 Ру16 фланцевая чугунная с выдвижным шпинделем под привод, с колонкой управления F07 (ОСТ тип А) 1000 мм, управление штурвал
Brand: ЛМЗ, Россия
SKU: D040-05213
Price: 37459.027 RUB
Availability: InStock

Скидка -6%

Задвижка параллельная ЛМЗ 30ч906бр Ду150 Ру16 фланцевая чугунная с выдвижным шпинделем под привод, с колонкой управления F07 (ОСТ тип А) 1000 мм, управление штурвал

Артикул:

D040-05213

Производитель:

ЛМЗ, Россия

39850 ₽37459 ₽

10 или более: - 37459 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду150

Корпус

серый чугун СЧ20

Макс. температура

225 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижка параллельная ЛМЗ 30ч906бр Ду150 фланцевая предназначена для установки на трубопроводах (вода, пар) в качестве запорного устройства. К трубопроводу присоединяется при помощи фланцев (по ГОСТу 12817, исполнение I, ряд 2 по ГОСТу 12815). Исполнение задвижки - под электропривод, присоединение - муфта кулачковая. Установка производится приводом вверх.

Колонка управления предназначена для монтажа исполнительного механизма (маховик, редуктор, электропривод) на требуемую высоту. Колонки могут применяться на сооружениях водоснабжения и канализации.

Общие характеристики задвижки ЛМЗ 30ч906бр Ду150

Тип задвижки - Параллельная
Диаметр номинальный DN - 150 мм
Давление номинальное PN - 16 бар
Тип управления - голый шток
Форма вала по ОСТ - Тип А
(пятикулачковая муфта)
Крутящий момент - 120 Нм
Температура рабочей среды - от +1 до +225 °C
Температура окружающей среды - от - 15 до + 40 °С для пара; от + 1 до + 40 °С для воды
Класс герметичности по ГОСТ 9544-2015 - "D"
Материал корпуса - серый чугун СЧ20
Материал запорного органа - серый чугун СЧ20
Тип уплотнения - латунь
Тип покрытия - эпоксидный порошок
Вес - 97 кг
Страна производитель - Россия

Задвижка параллельная ЛМЗ 30ч906бр Ду150 Ру16 фланцевая чугунная с выдвижным шпинделем под привод, с колонкой управления F07 (ОСТ тип А) 1000 мм, управление штурвал

Габаритные и установочные размеры задвижки ЛМЗ 30ч906бр Ду150

Dn - 150 мм
L - 280 мм (строительная длина)
H - 505 мм
D - 280 мм
D1 - 240 мм
D2 - 212 мм
D3 - 104 мм
nхød - 8 x 22 мм
Кол-во оборотов до полного закрытия - 42

Эскиз задвижки ЛМЗ 30ч906бр Ду150

Материалы деталей задвижки ЛМЗ 30ч906бр Ду150:

п/п	Наименование	Материал
1	Корпус	Серый чугун СЧ20
2	Крышка	Серый чугун СЧ20
3	Диск	Серый чугун СЧ20
4	Уплотнительные кольца	Латунь ЛС 59-1
5	Клин	DN50-150: Сталь 25Л DN200-300: Серый чугун СЧ20
6	Сальник	Серый чугун СЧ20
7	Подшипник упорный
8	Винт установочный	Сталь 40Х
9	Втулка резьбовая	Латунь ЛС 59-1

п/п	Наименование	Материал
10	Шпиндель	Сталь 45
11	Прокладка	Паронит ПОН-Б
12	Сальниковые кольца	Терморасширенный графит
13	Болт	Сталь 20, класс прочности не ниже 5.8
14	Гайка	Сталь 20, класс прочности не ниже 5
15	Болт	Сталь 20, класс прочности не ниже 5.8
16	Гайка	Сталь 20, класс прочности не ниже 5
17	Втулка кулачковая	Сталь 20
18	Втулка установочная	Серый чугун СЧ20
