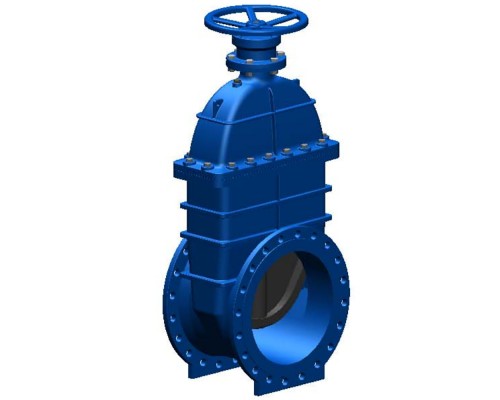

Name: Задвижка клиновая Tecofi VOC424116-AP Ду1200 Ру16 фланцевая, корпус - чугун, уплотнение - EPDM, обрезиненный клин, Тмакс=110°С, с редуктором
Brand: Tecofi, Франция
SKU: D040-06656
Price: 11995208.1568 RUB
Availability: InStock

Задвижка клиновая Tecofi VOC424116-AP Ду1200 Ру16 фланцевая, корпус - чугун, уплотнение - EPDM, обрезиненный клин, Тмакс=110°С, с редуктором

Артикул:

D040-06656

Производитель:

Tecofi, Франция

11995208 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду1200

Корпус

Чугун GGG50

Макс. температура

110 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижки Tecofi VOC424116AP применяются в качестве запорно-регулирующей арматуры для различных систем транспортировки жидкостей, содержащих твердые включения, вязких, гранулированных и порошкообразных сред. Используется в системах водоочистки и водоподготовки, канализации ливнёвых и хозяйственнобытовых стоков, целлюлозно-бумажной и лесоперерабатывающей промышленности, химической, горнодобывающей и горнообогатительной промышленности, цементных заводах и других технологических трубопроводах, транспортирующих среды, неагрессивные к материалам изделия.

Параметры задвижки Tecofi VOC424116AP Ду1200

Тип задвижки - Клиновая
Диаметр номинальный DN - 1200 мм
Давление номинальное PN - 16 бар
Тип управления - редуктор
Конструкция шпинделя - невыдвижной
Максимальная рабочая температура - 110°С
Материал корпуса - Чугун GGG50
Материал запорного органа - Чугун GGG50 + EPDM
Тип уплотнения - EPDM
Цвет задвижки - Синий
Вес - 4600 кг
Страна производитель - Франция

Размеры задвижки Tecofi VOC424116AP Ду1200

Диаметр DN - 1200 мм
Строительная длина, L - 630 мм
H - 2460 мм
D - 1485 мм
D1 - 1390 мм
D2 - 1328 мм
D3 - 500 мм
b - 57 мм
f - 5 мм
Z - d - 32 x Ø49

Задвижка клиновая Tecofi VOC424116-AP Ду1200 Ру16 фланцевая, корпус - чугун, уплотнение - EPDM, обрезиненный клин, Тмакс=110°С, с редуктором

Таблица деталей и материалов задвижки Tecofi VOC424116AP Ду1200

№ п/п	Наименование	Материал
1	Корпус	Ковкий чугун GGG50
2	Клин	Ковкий чугун GGG50 + EPDM
3	Гайка штока	Латунь
4	Шток	Нержавеющая сталь 2Cr13
5	Прокладка	EPDM
6	Крышка	Ковкий чугун GGG50
7	Гайка крышки	Углеродистая сталь A3
8	Шайба	Углеродистая сталь A3
9	Гайка	Углеродистая сталь A3
10	Уплотнительное кольцо	EPDM
11	Кольцо	Латунь
12	Прокладка	TFL
13	Кольцевая прокладка	EPDM
14	Кольцевая прокладка	EPDM
15	Уплотнительное кольцо	Латунь
16	Пылезащитный сальник	EPDM
17	Сальник	Ковкий чугун GGG50
18	Редуктор
19	Прокладка	Тефлон
