Name: Задвижка клиновая стальная МЗТА ЗКЛ2-63 30лс76нж Ду80 Ру63 фланцевая, с выдвижным штоком в г. Москва
Brand: МЗТА, Россия
SKU: D040-04686
Price: 38743.9494 RUB
Availability: InStock

Скидка -6%

Задвижка клиновая стальная МЗТА ЗКЛ2-63 30лс76нж Ду80 Ру63 фланцевая, с выдвижным штоком в г. Москва

Артикул:

D040-04686

Производитель:

МЗТА, Россия

41217 ₽38744 ₽

10 или более: - 38744 ₽

0 отзывов

Давление номинальное

63 бар

Диаметр

Ду80

Корпус

Сталь 20ГЛ

Макс. температура

450 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижка клиновая – это тип запирающей арматуры с затворным сдвигающимся под углом 90 градусов относительно направления движения транспортируемого рабочего тела. Обычно задвижки применяют в трубопроводных магистралях диаметром свыше 50 мм. Задвижка клиновая не является регулирующим элементом и рассчитана на работу только в открытом или закрытом состоянии.

Параметры задвижки клиновой МЗТА 30лс76нж Ду80 Ру63:

Тип задвижки - Клиновая
Конструкция шпинделя - выдвижной
Диаметр номинальный DN - 80 мм
Давление номинальное PN - 63 бар
Тип управления - штурвал
Температура рабочей среды - от -60 до + 450 °C
Климатическое исполнение - ХЛ1
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Сталь 20ГЛ
Материал запорного органа - Сталь 20ГЛ
Тип уплотнения - Металл
Тип покрытия - без покрытия
Крутящий момент - 160 Нм
Цвет задвижки - серый
Вес - 53 кг
Страна производитель - Россия

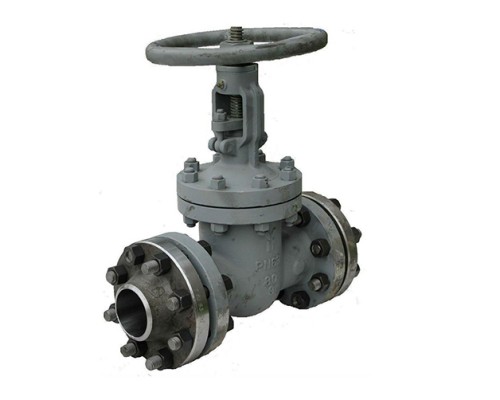

Задвижка клиновая стальная МЗТА ЗКЛ2-63 30лс76нж Ду80 Ру63 фланцевая, с выдвижным штоком

Габаритные и установочные размеры задвижки клиновой МЗТА 30лс76нж Ду80 Ру63:

L = 321 мм
D = 210 мм
D1 = 170 мм
H = 539 мм
H1 = 639 мм
D0 = 300 мм
n отв. d = 8 x 22 мм

Эскиз задвижки клиновой МЗТА 30лс76нж Ду80 Ру63

Материалы деталей задвижки клиновой МЗТА 30лс76нж Ду80 Ру63:

№ п/п	Наименование	Материал
1	Корпус	Сталь 20ГЛ
2	Крышка	Сталь 20ГЛ
3	Клин (диски)	Сталь 20ГЛ
4	Шпиндель	сталь 08Х18Н10
5	Гайка шпинделя	латунь ЛС59-1
6	Гайка	Сталь 35ХМ

№ п/п	Наименование	Материал
7	Шпилька, болт	Сталь 35ХМ
8	Болт откидной	Сталь 35ХМ
9	Прокладка	Спирально-навитая прокладка
10	Набивка сальника	ТРГ
11	Маховик	Чугун СЧ20
13	Подшипник	по ГОСТ 7872-89
