Name: Задвижка клиновая стальная МЗТА ЗКЛ2-16 30с541нж Ду1000 Ру16 фланцевая, с редуктором в г. Москва
Brand: МЗТА, Россия
SKU: D040-04620
Price: 2750191.7734 RUB
Availability: InStock

Скидка -6%

Задвижка клиновая стальная МЗТА ЗКЛ2-16 30с541нж Ду1000 Ру16 фланцевая, с редуктором в г. Москва

Артикул:

D040-04620

Производитель:

МЗТА, Россия

2925736 ₽2750192 ₽

10 или более: - 2750192 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду1000

Корпус

Сталь 25Л

Макс. температура

450 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижка клиновая – это тип запирающей арматуры с затворным сдвигающимся под углом 90 градусов относительно направления движения транспортируемого рабочего тела. Обычно задвижки применяют в трубопроводных магистралях диаметром свыше 50 мм. Задвижка клиновая не является регулирующим элементом и рассчитана на работу только в открытом или закрытом состоянии.

Параметры задвижки клиновой МЗТА 30с541нж Ду1000 Ру16:

Тип задвижки - Клиновая
Конструкция шпинделя - выдвижной
Диаметр номинальный DN - 1000 мм
Давление номинальное PN - 16 бар
Тип управления - редуктор
Температура рабочей среды - от -40 до + 450 °C
Климатическое исполнение - У1
Класс герметичности по ГОСТ 9544-2015 - "B"
Материал корпуса - Сталь 25Л
Материал запорного органа - Сталь 25Л
Тип уплотнения - Металл
Тип покрытия - эпоксидный порошок
Крутящий момент - 7957 Нм
Цвет задвижки - Синий
Вес - 4225 кг
Страна производитель - Россия

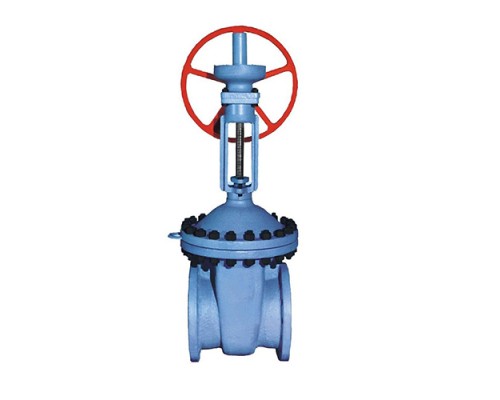

Задвижка клиновая стальная МЗТА ЗКЛ2-16 30с541нж Ду1000 Ру16 фланцевая, с редуктором

Габаритные и установочные размеры задвижки клиновой МЗТА 30с541нж Ду1000 Ру16:

L = 1242 мм
D = 1255 мм
D1 = 1170 мм
H3 = 4280 мм
n отв. d = 28 x 45 мм

Эскиз задвижки клиновой МЗТА 30с541нж Ду1000 Ру16

Материалы деталей задвижки клиновой МЗТА 30с541нж Ду1000 Ру16:

№ п/п	Наименование	Материал
1, 2	Корпус, крышка	Сталь 25Л
3	Клин (диски)	Сталь 25Л
4	Шпиндель	Сталь 20Х13
5	Гайка шпинделя	латунь ЛС59
6	Гайка	Сталь 25

№ п/п	Наименование	Материал
7	Шпилька, болт	Сталь 35
8	Болт откидной	Сталь 35
9	Уплотнение	паронит, ТРГ
10	Набивка сальника	АГИ, ТРГ
12	Редуктор	-
