Name: Задвижка клиновая стальная МЗТА ЗКЛ2-16 30лс941нжХЛ Ду150 Ру16 фланцевая, под электропривод в г. Москва
Brand: МЗТА, Россия
SKU: D040-04712
Price: 59357.1795 RUB
Availability: InStock

Скидка -6%

Задвижка клиновая стальная МЗТА ЗКЛ2-16 30лс941нжХЛ Ду150 Ру16 фланцевая, под электропривод в г. Москва

Артикул:

D040-04712

Производитель:

МЗТА, Россия

63146 ₽59357 ₽

10 или более: - 59357 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду150

Корпус

Сталь 20ГЛ

Макс. температура

450 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижка клиновая – это тип запирающей арматуры с затворным сдвигающимся под углом 90 градусов относительно направления движения транспортируемого рабочего тела. Обычно задвижки применяют в трубопроводных магистралях диаметром свыше 50 мм. Задвижка клиновая не является регулирующим элементом и рассчитана на работу только в открытом или закрытом состоянии.

Параметры задвижки клиновой МЗТА 30лс941нжХЛ Ду150 Ру16:

Тип задвижки - Клиновая
Конструкция шпинделя - выдвижной
Диаметр номинальный DN - 150 мм
Давление номинальное PN - 16 бар
Тип управления - голый шток
Температура рабочей среды - от -60 до + 450
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Сталь 20ГЛ
Материал запорного органа - Сталь 20ГЛ
Тип уплотнения - Металл
Тип покрытия - без покрытия
Цвет задвижки - серый
Вес - 80 кг
Страна производитель - Россия

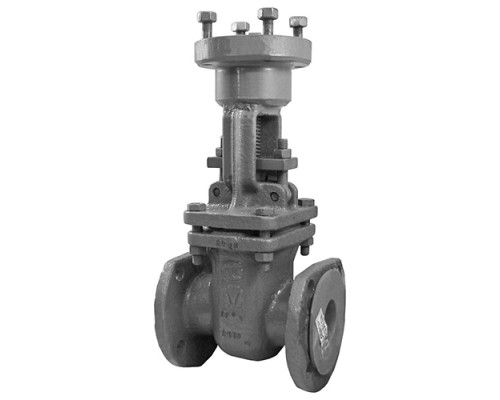

Задвижка клиновая стальная МЗТА ЗКЛ2-16 30лс941нжХЛ Ду150 Ру16 фланцевая, под электропривод

Габаритные и установочные размеры задвижки клиновой МЗТА 30лс941нжХЛ Ду150 Ру16:

L = 280 мм
D = 280 мм
D1 = 240 мм
H2 = 559 мм
n отв. d = 8 x 22 мм

Эскиз задвижки клиновой МЗТА 30лс941нжХЛ Ду150 Ру16

Материалы деталей задвижки клиновой МЗТА 30лс941нжХЛ Ду150 Ру16:

№ п/п	Наименование	Материал
1, 2	Корпус, крышка	Сталь 20ГЛ
3	Клин (диски)	Сталь 20ГЛ
4	Шпиндель	Сталь 14Х17Н2
5	Гайка шпинделя	латунь ЛС59-1
6	Гайка	легированная сталь

№ п/п	Наименование	Материал
7	Шпилька, болт	легированная сталь
8	Болт откидной	Сталь 40Х
9	Уплотнение	ТРГ
10	Набивка сальника	ТРГ
13	Подшипник	по ГОСТ 7872-89
