Name: Задвижка клиновая стальная МЗТА ЗКЛ2-16 30лс541нжХЛ Ду800 Ру16 фланцевая, с редуктором в г. Москва
Brand: МЗТА, Россия
SKU: D040-04570
Price: 1767340.4352 RUB
Availability: InStock

Скидка -6%

Задвижка клиновая стальная МЗТА ЗКЛ2-16 30лс541нжХЛ Ду800 Ру16 фланцевая, с редуктором в г. Москва

Артикул:

D040-04570

Производитель:

МЗТА, Россия

1880149 ₽1767340 ₽

10 или более: - 1767340 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду800

Корпус

Сталь 20ГЛ

Макс. температура

450 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижка клиновая – это тип запирающей арматуры с затворным сдвигающимся под углом 90 градусов относительно направления движения транспортируемого рабочего тела. Обычно задвижки применяют в трубопроводных магистралях диаметром свыше 50 мм. Задвижка клиновая не является регулирующим элементом и рассчитана на работу только в открытом или закрытом состоянии.

Параметры задвижки клиновой МЗТА 30лс541нжХЛ Ду800 Ру16:

Тип задвижки - Клиновая
Конструкция шпинделя - выдвижной
Диаметр номинальный DN - 800 мм
Давление номинальное PN - 16 бар
Тип управления - редуктор
Температура рабочей среды - от -60 до + 450 °C
Климатическое исполнение - ХЛ1
Класс герметичности по ГОСТ 9544-2015 - "B"
Материал корпуса - Сталь 20ГЛ
Материал запорного органа - Сталь 20ГЛ
Тип уплотнения - Металл
Тип покрытия - без покрытия
Крутящий момент - 4575 Нм
Цвет задвижки - серый
Вес - 2381 кг
Страна производитель - Россия

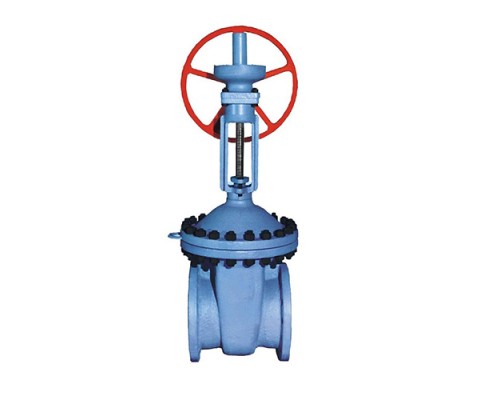

Задвижка клиновая стальная МЗТА ЗКЛ2-16 30лс541нжХЛ Ду800 Ру16 фланцевая, с редуктором

Габаритные и установочные размеры задвижки клиновой МЗТА 30лс541нжХЛ Ду800 Ру16:

L = 1000 мм
D = 1020 мм
D1 = 950 мм
H3 = 3480 мм
n отв. d = 24 x 39 мм

Эскиз задвижки клиновой МЗТА 30лс541нжХЛ Ду800 Ру16

Материалы деталей задвижки клиновой МЗТА 30лс541нжХЛ Ду800 Ру16:

№ п/п	Наименование	Материал
1, 2	Корпус, крышка	Сталь 20ГЛ
3	Клин (диски)	Сталь 20ГЛ
4	Шпиндель	Сталь 14Х17Н2
5	Гайка шпинделя	латунь ЛС59
6	Гайка	Сталь 35Х

№ п/п	Наименование	Материал
7	Шпилька, болт	Сталь 40Х
8	Болт откидной	Сталь 40Х
9	Уплотнение	ТРГ
10	Набивка сальника	ТРГ
12	Редуктор	-
