Скидка -6%
Артикул:
D040-04557
Производитель:
МЗТА, Россия
17830 ₽16760 ₽
10 или более: - 16760 ₽
Давление номинальное
16 бар
Диаметр
Ду50
Корпус
Сталь 20ГЛ
Макс. температура
450 ℃
Все характеристики
Задвижка клиновая – это тип запирающей арматуры с затворным сдвигающимся под углом 90 градусов относительно направления движения транспортируемого рабочего тела. Обычно задвижки применяют в трубопроводных магистралях диаметром свыше 50 мм. Задвижка клиновая не является регулирующим элементом и рассчитана на работу только в открытом или закрытом состоянии.

Параметры задвижки клиновой МЗТА 30лс41нжХЛ Ду50 Ру16:

  • Тип задвижки - Клиновая
  • Конструкция шпинделя - выдвижной
  • Диаметр номинальный DN - 50 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - штурвал
  • Температура рабочей среды - от -60 до + 450 °C
  • Климатическое исполнение - ХЛ1
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Сталь 20ГЛ
  • Материал запорного органа - Сталь 20ГЛ
  • Тип уплотнения - Металл
  • Тип покрытия - эпоксидный порошок
  • Крутящий момент - 52 Нм
  • Цвет задвижки - Синий
  • Вес - 17 кг
  • Страна производитель - Россия

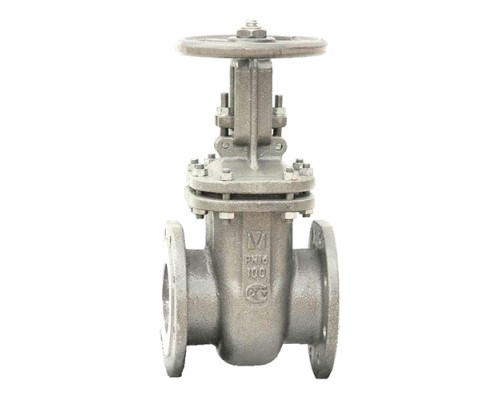

Задвижка клиновая стальная  МЗТА ЗКЛ2-16 30лс41нжХЛ Ду50 Ру16 фланцевая, со штурвалом и выдвижным штоком

Задвижка клиновая стальная МЗТА ЗКЛ2-16 30лс41нжХЛ Ду50 Ру16 фланцевая, со штурвалом и выдвижным штоком

Габаритные и установочные размеры задвижки клиновой МЗТА 30лс41нжХЛ Ду50 Ру16:

  • L = 180 мм
  • D = 160 мм
  • D1 = 125 мм
  • H = 291 мм
  • H1 = 349 мм
  • D0 = 160 мм
  • n отв. d = 4 x 18 мм
Задвижка клиновая стальная  МЗТА ЗКЛ2-16 30лс41нжХЛ Ду50 Ру16 фланцевая, со штурвалом и выдвижным штоком

Эскиз задвижки клиновой МЗТА 30лс41нжХЛ Ду50 Ру16

Материалы деталей задвижки клиновой МЗТА 30лс41нжХЛ Ду50 Ру16:

№ п/п Наименование Материал
1 Корпус Сталь 20ГЛ
2 Крышка Сталь 20ГЛ
3 Клин (диски) Сталь 20ГЛ
4 Шпиндель Сталь 14Х17Н2
5 Гайка шпинделя латунь ЛС59-1
6 Гайка легированная сталь
№ п/п Наименование Материал
7 Шпилька, болт легированная сталь
8 Болт откидной Сталь 40Х
9 Уплотнение ТРГ
10 Набивка сальника ТРГ
11 Маховик сталь 20ГЛ
13 Подшипник по ГОСТ 7872-89

Характеристики

Давление номинальное
16 бар
Диаметр
Ду50
Корпус
Сталь 20ГЛ
Макс. температура
450 ℃
Материал запорного органа
Сталь 20ГЛ
Производитель
МЗТА, Россия
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
штурвал
Уплотнение
Металл
