Скидка -6%
Артикул:
D040-06758
Производитель:
СибЗТА, Россия
8410 ₽7905 ₽
10 или более: - 7905 ₽
Давление номинальное
16 бар
Диаметр
Ду65
Корпус
Чугун GGG50
Макс. температура
150 ℃
Все характеристики
Задвижка с обрезиненным клином СИБЗТА один из самых распространённых видов запорной арматуры. Для изготовления деталей корпуса используют высокопрочный чугун. Чтобы правильно подобрать оборудование, необходимо учитывать рабочую среду трубопровода. Данные задвижки идеально подойдут для неагрессивных сред, таких, например, как вода. От того какая температура рабочей среды в трубопроводе напрямую зависит какое оборудование будет устанавливаться, в конкретном случае 150 °С. Для того чтобы герметично установить задвижку на трубопровод понадобятся специальные прокладки, которые устанавливаются между задвижкой и ответным фланцем, используя для этого болты и гайки. Для безупречной работы задвижке необходимо техническое обслуживание, для этого при ее установке необходимо помнить о том, чтобы к ней могли легко, без помех подобраться. Для корректного монтажа и обслуживания изделия необходимо допускать только тот персонал, который изучил устройство и руководство по эксплуатации, а так же прошедший инструктаж по технике безопасности.

Параметры задвижки СибЗТА 30ч39рГ Ду65:

  • Производитель - СибЗТА, Россия
  • Диаметр - 65 мм
  • Давление номинальное, бар - 16
  • Материал корпуса - Чугун GGG50
  • Тип задвижки - Клиновая
  • Клин - обрезиненный
  • Температура рабочей среды - от -5°С до 150°С
  • Тип управления - EPDM
  • Тип покрытия - эпоксидный порошок
  • Среда - вода
  • Присоединение - фланцевое
  • Срок службы - 50 лет
  • Цвет - Красный
  • Вес - 13 кг

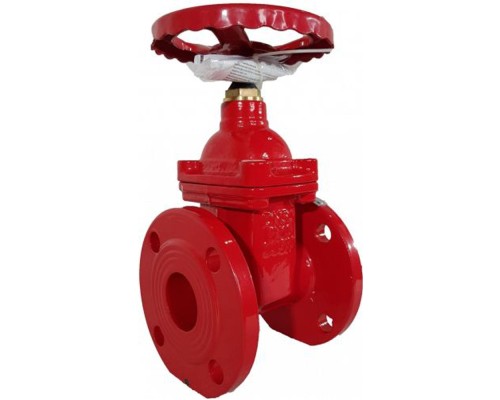

Задвижка клиновая СибЗТА 30ч39рГ Ду65 Ру16 корпус - чугун GGG50, уплотнение – EPDM, фланцевый, с обрезиненным клином, со штурвалом

Задвижка клиновая СибЗТА 30ч39рГ Ду65 Ру16 корпус - чугун GGG50, уплотнение – EPDM, фланцевый, с обрезиненным клином, со штурвалом

Габаритные и установочные размеры задвижки СибЗТА 30ч39рГ Ду65:

  • H - 265 мм
  • L - 170 мм
  • DN - 65 мм
Задвижка клиновая СибЗТА 30ч39рГ Ду65 Ру16 корпус - чугун GGG50, уплотнение – EPDM, фланцевый, с обрезиненным клином, со штурвалом

Эскиз задвижки СибЗТА 30ч39рГ Ду65

Материалы деталей задвижки чугунной СибЗТА 30ч39рГ :

Наименование Материал
1 Корпус, крышка, клин чугун GGG50
2 Уплотнение клина, прокладка EPDM
3 Уплотнения EPDM
4 Шпиндель сталь 2Cr13 (аналог 20x13)
5 Втулка Бронза (латунь)

Характеристики

Давление номинальное
16 бар
Диаметр
Ду65
Корпус
Чугун GGG50
Макс. температура
150 ℃
Производитель
СибЗТА, Россия
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
с маховиком
Уплотнение
EPDM
