Name: Задвижка клиновая нержавеющая МЗТА ЗКЛ2-40 30нж15нж Ду50 Ру40 фланцевая, с выдвижным штоком в г. Москва
Brand: МЗТА, Россия
SKU: D040-04540
Price: 36698.9688 RUB
Availability: InStock

Скидка -6%

Задвижка клиновая нержавеющая МЗТА ЗКЛ2-40 30нж15нж Ду50 Ру40 фланцевая, с выдвижным штоком в г. Москва

Артикул:

D040-04540

Производитель:

МЗТА, Россия

39041 ₽36699 ₽

10 или более: - 36699 ₽

0 отзывов

Давление номинальное

40 бар

Диаметр

Ду50

Корпус

нержавеющая сталь 12Х18Н9ТЛ

Макс. температура

600 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижка клиновая – это тип запирающей арматуры с затворным сдвигающимся под углом 90 градусов относительно направления движения транспортируемого рабочего тела. Обычно задвижки применяют в трубопроводных магистралях диаметром свыше 50 мм. Задвижка клиновая не является регулирующим элементом и рассчитана на работу только в открытом или закрытом состоянии.

Параметры задвижки клиновой МЗТА 30нж15нж Ду50 Ру40:

Тип задвижки - Клиновая
Конструкция шпинделя - выдвижной
Диаметр номинальный DN - 50 мм
Давление номинальное PN - 40 бар
Тип управления - штурвал
Температура рабочей среды - от -60 до + 600 °C
Климатическое исполнение - УХЛ1
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - нержавеющая сталь 12Х18Н9ТЛ
Материал запорного органа - нержавеющая сталь 12Х18Н9ТЛ
Тип уплотнения - Металл
Тип покрытия - без покрытия
Крутящий момент - 83 Нм
Цвет задвижки - серый
Вес - 19 кг
Страна производитель - Россия

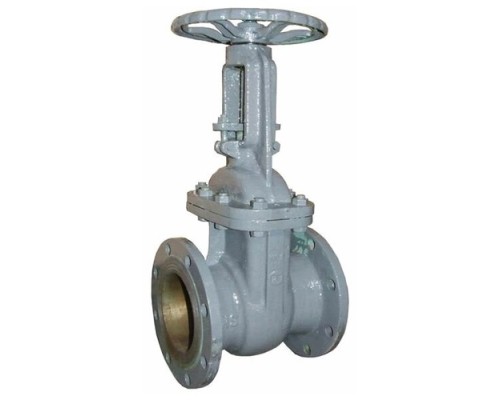

Задвижка клиновая нержавеющая МЗТА ЗКЛ2-40 30нж15нж Ду50 Ру40 фланцевая, с выдвижным штоком

Габаритные и установочные размеры задвижки клиновой МЗТА 30нж15нж Ду50 Ру40:

L = 250 мм
D = 160 мм
D1 = 125 мм
H = 315 мм
H1 = 385 мм
D0 = 160 мм
n отв. d = 4 x 18 мм

Эскиз задвижки клиновой МЗТА 30нж15нж Ду50 Ру40

Материалы деталей задвижки клиновой МЗТА 30нж15нж Ду50 Ру40:

№ п/п	Наименование	Материал
1	Корпус	Нерж. сталь 12Х18Н9ТЛ
2	Крышка	Нерж. сталь 12Х18Н9ТЛ
3	Клин (диски)	Нерж. сталь 12Х18Н9ТЛ
4	Шпиндель	Нерж. сталь 12Х18Н9Т
5	Гайка шпинделя	латунь ЛС59-1
6	Гайка	Нерж. сталь 12Х18Н9ТЛ

№ п/п	Наименование	Материал
7	Шпилька, болт	Сталь 45Х14Н14В2М
8	Болт откидной	Сталь 45Х14Н14В2М
9	Уплотнение	ТРГ
10	Набивка сальника	ТРГ
11	Маховик	сталь 25Л
13	Наплавка на кольце в корпусе	Сталь 04Х19Н9С2
