Name: Задвижка клиновая Китай 30с41нж тип 5 Ду300 Ру16 фланцевая, корпус - сталь, уплотнение - графит, с выдвижным штоком и штурвалом в г. Москва
Brand: Китай, Китай
SKU: D040-05637
Price: 57656.3439 RUB
Availability: InStock

Артикул:

D040-05637

Производитель:

Китай, Китай

61337 ₽57656 ₽

10 или более: - 57656 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду300

Корпус

углеродистая сталь

Макс. температура

425 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижка применяется в качестве запорного органа на технологических линиях. Ее конструкция обладает низким сопротивлением потоку рабочей среды, является двусторонней и предназначена для широкого диапазона давлений и температур проходящей через нее среды.

Параметры задвижки клиновой Китай 30с41нж тип 5 Ду300 Ру16:

Тип задвижки - Клиновая
Конструкция шпинделя - выдвижной
Диаметр номинальный DN - 300 мм
Давление номинальное PN - 16 бар
Тип управления - штурвал
Температура рабочей среды max - до + 425 °C
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - углеродистая сталь
Материал запорного органа - нержавеющая сталь
Тип уплотнения - Графит
Тип покрытия - без покрытия
Цвет задвижки - серый
Вес - 160 кг
Страна производитель - Китай

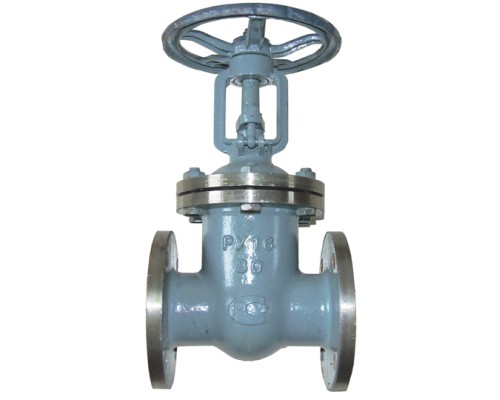

Задвижка клиновая Китай 30с41нж тип 5 Ду300 Ру16 фланцевая, корпус - сталь, уплотнение - графит, с выдвижным штоком и штурвалом

Габаритные и установочные размеры задвижки клиновой Китай 30с41нж тип 5 Ду300 Ру16:

L (строительная длина) = 500 мм
H = 935 мм
D1 = 458 мм
D = 410 мм
Z-D = 12-26 мм

Эскиз задвижки клиновой Китай 30с41нж тип 5 Ду300 Ру16

Материалы деталей задвижки клиновой Китай 30с41нж тип 5 Ду300 Ру16

№ п/п	Наименование	Материал
1	Диск	Коррозийно-стойкая сталь
2, 4	Корпус, Крышка	Сталь
3	Прокладка	Армированный графит
5	Уплотнение	Мягкий графит
6	Шток	Сталь с антикоррозийным покрытием
7	Суппорт	Сталь

№ п/п	Наименование	Материал
8	Маховик	Серый чугун
9	Гайка	Ковкий чугун
10	Круглая гайка	Сталь
11	Сальник	Серый чугун
12, 14	Болты	Сталь
13, 15	Гайки	Сталь
