  • Задвижка клиновая Китай 30с41нж тип 3 Ду50 Ру16 фланцевая, корпус - сталь, уплотнение - графит, с выдвижным штоком и штурвалом в г. Москва

Задвижка клиновая Китай 30с41нж тип 3 Ду50 Ру16 фланцевая, корпус - сталь, уплотнение - графит, с выдвижным штоком и штурвалом в г. Москва

Артикул:
D040-05640
Производитель:
Китай, Китай
6763 ₽6357 ₽
10 или более: - 6357 ₽
  0 отзывов
Давление номинальное
16 бар
Диаметр
Ду50
Корпус
углеродистая сталь
Макс. температура
425 ℃
Все характеристики
Задвижка применяется в качестве запорного органа на технологических линиях. Ее конструкция обладает низким сопротивлением потоку рабочей среды, является двусторонней и предназначена для широкого диапазона давлений и температур проходящей через нее среды.

Параметры задвижки клиновой Китай 30с41нж тип 3 Ду50 Ру16:

  • Тип задвижки - Клиновая
  • Конструкция шпинделя - выдвижной
  • Диаметр номинальный DN - 50 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - штурвал
  • Температура рабочей среды max - до + 425 °C
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - углеродистая сталь
  • Материал запорного органа - нержавеющая сталь
  • Тип уплотнения - Графит
  • Тип покрытия - без покрытия
  • Цвет задвижки - серый
  • Вес - 12.5 кг
  • Страна производитель - Китай

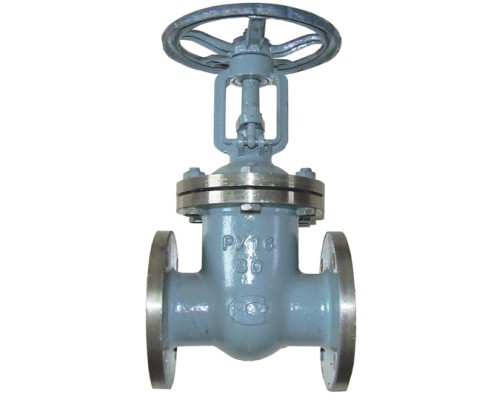

Задвижка клиновая Китай 30с41нж тип 3 Ду50 Ру16 фланцевая, корпус - сталь, уплотнение - графит, с выдвижным штоком и штурвалом

Задвижка клиновая Китай 30с41нж тип 3 Ду50 Ру16 фланцевая, корпус - сталь, уплотнение - графит, с выдвижным штоком и штурвалом

Габаритные и установочные размеры задвижки клиновой Китай 30с41нж тип 3 Ду50 Ру16:

  • L (строительная длина) = 180 мм
  • H = 275 мм
  • D1 = 162 мм
  • D = 125 мм
  • Z-D = 4-18 мм
 Задвижка клиновая Китай 30с41нж тип 3 Ду50 Ру16 фланцевая, корпус - сталь, уплотнение - графит, с выдвижным штоком и штурвалом

Эскиз задвижки клиновой Китай 30с41нж тип 3 Ду50 Ру16

Материалы деталей задвижки клиновой Китай 30с41нж тип 3 Ду50 Ру16

№ п/п Наименование Материал
1 Диск Коррозийно-стойкая сталь
2, 4 Корпус, Крышка Сталь
3 Прокладка Армированный графит
5 Уплотнение Мягкий графит
6 Шток Сталь с антикоррозийным покрытием
7 Суппорт Сталь
№ п/п Наименование Материал
8 Маховик Серый чугун
9 Гайка Ковкий чугун
10 Круглая гайка Сталь
11 Сальник Серый чугун
12, 14 Болты Сталь
13, 15 Гайки Сталь

Характеристики

Давление номинальное
16 бар
Диаметр
Ду50
Корпус
углеродистая сталь
Макс. температура
425 ℃
Материал запорного органа
нержавеющая сталь
Производитель
Китай, Китай
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
штурвал
Уплотнение
Графит
