Name: Задвижка клиновая Jafar 2911 Ду65 Ру16 с э/приводом AUMA SA07.5
Brand: Jafar, Польша
SKU: D040-01194
Price: 274738.0243 RUB
Availability: InStock

Задвижка клиновая Jafar 2911 Ду65 Ру16 с э/приводом AUMA SA07.5

Артикул:

D040-01194

Производитель:

Jafar, Польша

274738 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду65

Корпус

Чугун EN-GJL-250

Макс. температура

70 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Применение: Противопожарные, промышленные, водопроводные сети, сети передачи питьевой воды и другие химически нейтральные жидкости.
Рабочее давление: 16 бар.
Температура рабочей среды: до +70°С
Сертификация: СЕ, PZH.
Класс герметичности А
Производство: Польша.
Вес: 38,0 кг.

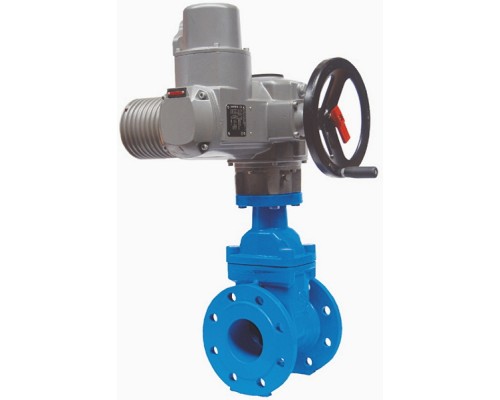

Задвижка клиновая Jafar 2911 Ду65 Ру16 с э/приводом AUMA SA

Чертеж Задвижка клиновая Jafar 2911 Ду65 Ру16 с э/приводом AUMA

Размеры:

L = 170 мм (строительная длина)
C = 20 мм
f = 3 мм
D = 185 мм
d = 122 мм
K = 145 мм
lxn = 19x4 мм
C₁ = 282 мм
C₂ = 256 мм
d₁ = 125 мм
d₂ = 102 мм
d₃ = 20 мм
d₄xn = 11x4 мм
d₅ = 125 мм
d₆ = 200 мм
H = 232 мм
H₁ = 283
H₂ = 507 мм
H₃ = 170 мм

Материалы

1	Корпус, Крышка	Серый чугун EN GJL-250 Высокопрочный чугун EN-GJS-400-15
2	Клин	Серый чугун EN GJL-250 Высокопрочный чугун EN-GJS-400-15, EPDM
3	Шпиндель	Сталь X17CrNi16-2 X20Cr13
4	Фитинг	Серый чугун EN GJL-250
5	Индикатор	Сталь X20Cr13
6	Уплотнение	EPDM, NBR
7	Болты, Гайки	Нержавеющая сталь
8	Привод	-
