Скидка -6%
Артикул:
D040-05938
Производитель:
FAF, Турция
37273 ₽35037 ₽
10 или более: - 35037 ₽
Давление номинальное
25 бар
Диаметр
Ду150
Корпус
Чугун GGG50
Макс. температура
120 ℃
Все характеристики

Основные технические характеристики задвижки FAF 6025 Ру25 Ду150:

  • Тип задвижки - Клиновая
  • Диаметр номинальный DN - 150 мм
  • Давление номинальное PN - 25 бар
  • Тип управления - штурвал
  • Температура рабочей среды минимальная - от -10 °C
  • Температура рабочей среды максимальная - до 120 °C
  • Материал корпуса - Чугун GGG50
  • Материал запорного органа - Чугун GGG50
  • Тип уплотнения - EPDM
  • Цвет задвижки - Синий
  • Вес - 31.7 кг
  • Страна производитель - Турция

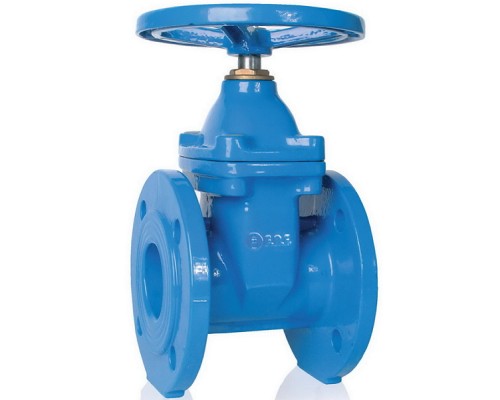

Задвижка клиновая FAF 6025 Ду150 Ру25 корпус - чугун GGG50, клин - чугун GGG50, улотнение - EPDM, фланцевая, с обрезиненным клином, шутрвал

Задвижка клиновая FAF 6025 Ду150 Ру25 корпус - чугун GGG50, клин - чугун GGG50, улотнение - EPDM, фланцевая, с обрезиненным клином, шутрвал

Размеры задвижки FAF 6025 Ру25 Ду150:

  • DN - 150 мм
  • D - 300 мм
  • K - 250 мм
  • d - 211 мм
  • lxn - 28 мм x 8 шт
  • f - 3 мм
  • b - 20 мм
  • L - 210 мм
  • H - 390 мм
  • G - 250 мм
Задвижка клиновая FAF 6025 Ду150 Ру25 корпус - чугун GGG50, клин - чугун GGG50, улотнение - EPDM, фланцевая, с обрезиненным клином, шутрвал

Эскиз задвижки FAF 6025 Ру25 Ду150

Таблица деталей и материалов задвижки FAF 6025 Ру25 Ду150:

Деталь Материал
1 Болт штурвала DIN 933 A2/A4
2 Шайба Сталь St.37
3 Фиксатор штока CUZN40PB2 Латунь
4 Уплотнитель EPDM
5 Уплотнитель EPDM
6 Шайба PTFE
7 Шайба Сталь
8 Манжета EPDM
9 Шток AISI 420
10 Болт DIN 912 A2/A4 Нержавеющая сталь
11 Крышка корпуса EN GJS 500 Высокопрочный чугун
12 Уплотнение крышки корпуса EPDM
13 Стопорное кольцо CUZN40PB2 Латунь
14 Покрытие клина EPDM / NBR
15 Клин EN GJS 500 Высокопрочный чугун
16 Направляющие клина Полимер
17 Корпус EN GJS 500 Высокопрочный чугун
Задвижка клиновая FAF 6025 Ду150 Ру25 корпус - чугун GGG50, клин - чугун GGG50, улотнение - EPDM, фланцевая, с обрезиненным клином, шутрвал

Деталировка задвижки FAF 6025 Ру25 Ду150

Характеристики

Давление номинальное
25 бар
Диаметр
Ду150
Корпус
Чугун GGG50
Макс. температура
120 ℃
Материал запорного органа
Чугун GGG50
Производитель
FAF, Турция
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
штурвал
Уплотнение
EPDM
Отзывов: 0

Нет отзывов о данном товаре.
