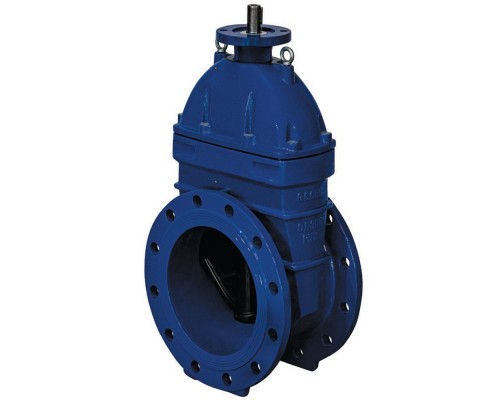

Задвижка клиновая Dendor 47GVA.MT903.M Ду150 Ру16 с обрезиненным клином, чугунная, уплотнение - EPDM, фланцевая, с электроприводом Dendor MT903.M в г. Москва

Технические характеристики задвижки Dendor 47GVA.MT903.M Ду150 Ру16

• Тип задвижки - Клиновая
• Тип присоединения - фланцевый
• Диаметр - 150 мм
• Давление номинальное - 16 бар
• Класс материала корпуса - чугун
• Класс материала запорного органа - чугун
• Уплотнение - EPDM
• Тип управления - электропривод
• Наличие телескопического штока - нет
• Наличие колонки управления - нет
• Страна производитель - Россия
• Бренд - Dendor
• Управление - электропривод
• Строительная длина - 210 мм
• Наличие Т -образного ключа - нет
• Клин - обрезиненный
• Конструкция шпинделя - невыдвижной
• Температура рабочей среды - от -25°C до 150°C
• Материал корпуса - Чугун BЧ50 (GGG50)
• Материал запорного органа - Чугун BЧ50 (GGG50) + EPDM
• Класс герметичности - A
• Количество болтовых отверстий на одном фланце - 8
• Диаметр болтовых отверстий на одном фланце - 22
• Напряжение питания - 380 В
• Наличие концевых выключателей - нет
• Страна производитель привода - Россия
• Бренд привода - Dendor
• Среда - вода, воздух, пар
• Вес - 32 кг

Задвижка клиновая Dendor 47GVA.MT903.M Ду150 Ру16 с обрезиненным клином, чугунная, уплотнение - EPDM, фланцевая, с электроприводом Dendor MT903.M

Габаритные и установочные размеры задвижки Dendor 47GVA.MT903.M Ду150 Ру16

• DN - 150 мм
• L - 210 мм
• H - 540 мм
• H1 - 355 мм
• ØD - 280 мм
• ØD1 - 240 мм
• ØD2 - 212 мм
• B - 22 мм
• E - 125 мм
• ØE1 - 102 мм
• øD3 - 12 мм
• ØC - 24 мм
• L1 - 5 мм
• L2 - 36 мм
• L3 - 45 мм
• К - 6 мм
• T - 3 мм

Эскиз размеров задвижки Dendor 47GVA.MT903.M Ду150 Ру16

Материалы деталей задвижки Dendor 47GVA.MT903.M Ду150 Ру16

Эскиз деталей задвижки Dendor 47GVA.MT903.M Ду150 Ру16

Габаритные и установочные размеры электропривода Dendor тип МТ903.М

Эскиз размеров электропривода Dendor тип МТ903.М
