Скидка -6%
Артикул:
D040-06432
Производитель:
ЧАЗ, Россия
46690 ₽43889 ₽
10 или более: - 43889 ₽
Давление номинальное
40 бар
Диаметр
Ду100
Корпус
Легированная сталь
Макс. температура
450 ℃
Все характеристики

Задвижка применяется в качестве запорного органа на технологических линиях. Ее конструкция обладает низким сопротивлением потоку рабочей среды, является двусторонней и предназначена для широкого диапазона давлений и температур проходящей через нее среды.

Параметры задвижки клиновой ЧАЗ 30лс915нж укороченной Ду100 Ру40:

  • Тип задвижки - Клиновая
  • Конструкция шпинделя - выдвижной
  • Диаметр номинальный DN - 100 мм
  • Давление номинальное PN - 40 бар
  • Тип управления - голый шток
  • Температура рабочей среды min - от -60 °C
  • Температура рабочей среды max - до + 450 °C
  • Температура окружающей среды min - от -60°C
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Легированная сталь
  • Материал запорного органа - Сталь 20ГЛ 20ГМЛ 30ХМЛ
  • Тип уплотнения - ТРГ
  • Вес - 78 кг
  • Страна производитель - Россия

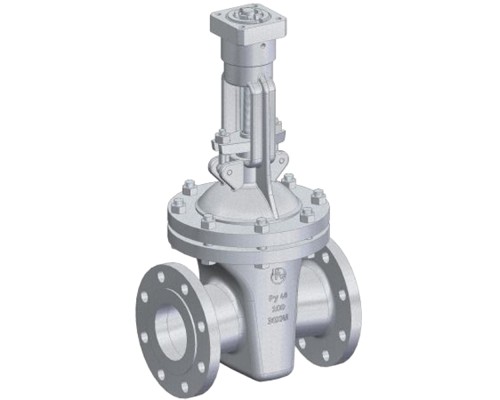

Задвижка клиновая ЧАЗ ЗКЛПЭ-40ХЛ 30лс915нж укороченная Ду100 Ру40 фланцевая, корпус - сталь, уплотнение - ТРГ, под привод

Задвижка клиновая ЧАЗ ЗКЛПЭ-40ХЛ 30лс915нж укороченная Ду100 Ру40 фланцевая, корпус - сталь, уплотнение - ТРГ, под привод

Габаритные и установочные размеры задвижки клиновой ЧАЗ 30лс915нж укороченной Ду100 Ру40:

  • L (строительная длина) = 305 мм
  • H = 660 мм
  • D1 = 230 мм
  • D = 190 мм
  • n отв. d = 8-22 мм
Задвижка клиновая ЧАЗ ЗКЛПЭ-40ХЛ 30лс915нж укороченная Ду100 Ру40 фланцевая, корпус - сталь, уплотнение - ТРГ, под привод

Эскиз задвижки клиновой ЧАЗ 30лс915нж укороченной Ду100 Ру40

Материалы деталей задвижки клиновой ЧАЗ 30лс915нж укороченной Ду100 Ру40:

№ п/п Наименование Материал
1, 2 Корпус, крышка Сталь 30ХМЛ, 20ГЛ, 20ГМЛ
3 Клин (диски) Сталь 30ХМЛ, 20ГЛ  с наплавкой 08Х20Н9Г7Т
4 Шпиндель Сталь 20Х13
5 Втулка резьбовая Бронза БрАЖ 9-4
6 Гайка ГОСТ 7805 ГОСТ 9064
7 Болт, шпилька ГОСТ Р ИСО ГОСТ
№ п/п Наименование Материал
8 Болт откидной Сталь 35, 40X
9 Прокладка Паронит ПОН-Б, ПМБ, ПУТГ, СНП
10 Набивка сальника Кольца ТРГ
11 Втулка для установки эл. привода Сталь 45
12 Фланец для установки эл. привода Сталь 45
13 Сальник Сталь 20ГЛ, ВЧ 50

Характеристики

Давление номинальное
40 бар
Диаметр
Ду100
Корпус
Легированная сталь
Макс. температура
450 ℃
Материал запорного органа
Сталь 20ГЛ 20ГМЛ 30ХМЛ
Производитель
ЧАЗ, Россия
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
голый шток
Уплотнение
ТРГ
