Скидка -6%
Артикул:
D040-00915
Производитель:
ABRA, Китай
466259 ₽438284 ₽
10 или более: - 438284 ₽
Давление номинальное
16 бар
Диаметр
Ду450
Корпус
Чугун EN-GJS-500-17
Макс. температура
120 ℃
Все характеристики

Задвижка клиновая ABRA A40 Ру 16 с приводом ГЗ-В, 380В представляет собой трубопроводную арматуру, в которой запирающий элемент перемещается возвратно-поступательно перпендикулярно направлению потока рабочей среды. Она допускает возможность протока среды в любом направлении. Конструкция клиновой задвижки обеспечивает при необходимости полную разборность конструкции.

Многооборотные взрывозащищенные электроприводы серии ГЗ-В разработаны на основе многооборотных электроприводов серии ГЗ и имеют схожие с ними конструкцию и функциональные возможности. Взрывозащищенные электроприводы могут устанавливаться во взрывоопасных зонах класса 1 по ГОСТ 30852.9-2002 в помещениях и на открытом воздухе под навесом в соответствии с требованиями раздела 7 Правил устройства электроустановок (ПЭУ) для оборудования с маркировкой взрывозащиты 1ЕхdIIBT4.

Общие характеристики задвижки ABRA A40 Ру 16 с приводом ГЗ-В, 380В Ду450 с электроприводом ГЗ-ВВ. 600/24 380В

  • Диаметр номинальный DN - 450 мм
  • Давление номинальное PN - 16 бар
  • Тип задвижки - Клиновая
  • Тип присоединения - фланцевый
  • Тип управления - электропривод
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Чугун EN-GJS-500-17
  • Материал запорного органа - Чугун GGG-50
  • Клин - обрезиненный
  • Тип уплотнения - EPDM
  • Сигнал управления - ON/OFF
  • Вес - 497 кг
  • Объем - 0.405580032
  • Страна производитель - Китай

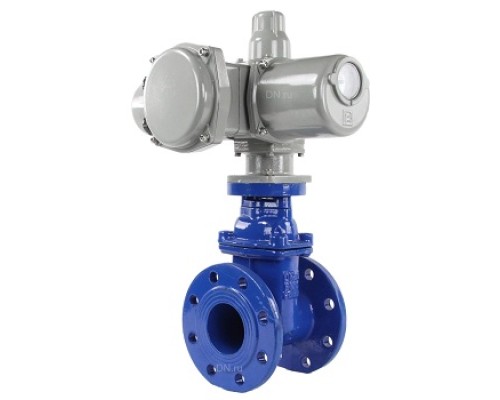

Задвижка клиновая ABRA A40 Ду450 Ру16 с электроприводом ГЗ-ВВ.600/24, 380В

Габаритные и установочные размеры задвижки ABRA A40 Ру 16 с приводом ГЗ-В, 380В Ду450 с электроприводом ГЗ-ВВ. 600/24 380В

  • Диаметр Dn - 450 мм
  • Строительная длина L - 330 мм
  • Строительная высота Н - 1665 мм
  • Высота задвижки - 1209 мм
  • Высота привода - 456мм
  • Длина привода - 416 мм
  • Ширина привода - 792 мм
  • Наружный диаметр фланца - 640 мм
  • Диаметр соединительного выступа g - 548мм
  • Высота соединительного выступа f - 4 мм
  • Толщина фланца Т - 30 мм
  • Межцентровое расстояние отверстий фланца - 585мм
  • Количество и диаметр болтовых
        отверстий на фланце n-⌀d - 20-31 мм
  • Тип ISO фланца - F25
Эскиз задвижки Задвижка клиновая ABRA A40 Ду450 Ру16 с электроприводом ГЗ-ВВ.600/24, 380В

Эскиз задвижки ABRA A40 Ру 16 с приводом ГЗ-В, 380В Ду450 с электроприводом ГЗ-ВВ. 600/24 380В

Параметры взрывозащищенного электропривода ГЗ-ВВ. 600/24 380В

  • ○ Тип электропривода - Многооборотный
  • ○ Напряжение питания - 380 В
  • ○ Номинальный потребляемый ток - 5.2А
  • Степень защиты корпуса - IP65
  • Взрывозащита корпуса - есть
  • Тепловая защита двигателя - есть
  • Страна производитель электропривода - Россия
Эскиз Задвижка клиновая ABRA A40 Ду450 Ру16 с электроприводом ГЗ-ВВ.600/24, 380В

Электропривод ГЗ-ВВ. 600/24 380В

Электрическая схема подключения A40 Ру 16 с приводом  ГЗ-В, 380В

Электрическая схема подключения электропривода ГЗ-ВВ. 600/24 380В

Характеристики

Давление номинальное
16 бар
Диаметр
Ду450
Корпус
Чугун EN-GJS-500-17
Макс. температура
120 ℃
Материал запорного органа
Чугун GGG-50
Производитель
ABRA, Китай
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
электропривод
Уплотнение
EPDM
Отзывов: 0

Нет отзывов о данном товаре.
