Скидка -6%
Артикул:
D040-00555
Производитель:
САЗ, Россия
126765 ₽119159 ₽
10 или более: - 119159 ₽
Давление номинальное
16 бар
Диаметр
Ду150
Корпус
Сталь 12Х18Н9ТЛ
Макс. температура
560 ℃
Все характеристики
  • Применение: Вода, воздух, пар, аммиак, природный газ влажный, нефтепродукты (сероводород свыше 0,1%).
  • Рабочее давление: 16 бар.
  • Температура рабочей среды: от -60 до + 560 °С
  • Температура окр. среды: от -60 до + 40 °С
  • Климатическое исполнение: УХЛ1.
  • Класс герметичности: "А" по ГОСТ 54808-2011.
  • Материал уплотнения в затворе: "металл по металлу" (нж).
  • Производство: Россия.
  • Вес:
    • штурвал=68,0 кг.
    • привод=72,0 кг.

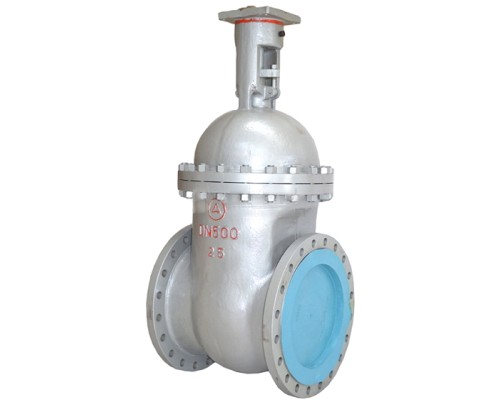

Задвижка клиновая 30нж941нж САЗ Ду150 Ру16 фланцевая

Размеры:

  • D1=211 мм
  • D2=280 мм
  • D3=240 мм
  • L=280 мм (строительная длина)
  • n=8
  • d=22 мм
  • H - штурвал=565 мм
  • H - привод=560 мм
Чертеж Задвижка клиновая 30нж941нж САЗ Ду150 Ру16 фланцевая

Материалы

1 Корпус, Клин Сталь 12Х18Н9ТЛ
2 Шпиндель 12Х18Н9Т
3 Прокладка ТРГ
4 Крышка, Маховик 12Х18Н9ТЛ
5 Гайка 12Х18Н9Т
6 Сальниковое уплотнение ТРГ
7 Ось, Болт, Шпилька 45Х14Н14В2М
8 Втулка сальника 12Х18Н9Т
9 Гайка ходовая ЛС59-1
10 Гайка шлицевая 45Х14Н14В2М

Характеристики

Давление номинальное
16 бар
Диаметр
Ду150
Корпус
Сталь 12Х18Н9ТЛ
Макс. температура
560 ℃
Материал запорного органа
Сталь 12Х18Н9ТЛ
Производитель
САЗ, Россия
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
голый шток
Уплотнение
ТРГ
