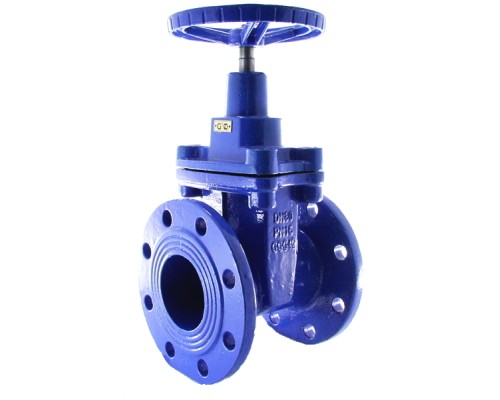

Name: Задвижка чугунная МЗВ 30ч39р Ду80 Ру16 Т
Brand: Ci, Китай
SKU: D040-02312
Price: 3581.5261 RUB
Availability: InStock

Скидка -6%

Задвижка чугунная МЗВ 30ч39р Ду80 Ру16 Т

Артикул:

D040-02312

Производитель:

Ci, Китай

3810 ₽3582 ₽

10 или более: - 3582 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду80

Корпус

Чугун GGG-50

Макс. температура

120 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижка чугунная МЗВ 30ч39р Ду80 Ру16 Т с обрезиненным клином, невыдвижным шпинделем, фланцевая предназначена для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды в трубопроводе. Задвижка соответствуют требованиям ГОСТ 5762-2002, ГОСТ 12 2 063-81,9544-2005.

Общие характеристики задвижки Ci 30ч39р

Тип задвижки - Клиновая
Диаметр номинальный DN - 80 мм
Давление номинальное PN - 16 бар
Тип управления - штурвал
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Чугун GGG-50
Материал запорного органа - Чугун GGG-50
Тип уплотнения - EPDM
Тип покрытия - эпоксидный порошок
Цвет задвижки - Синий
Вес - 14.6 кг
Страна производитель - Китай

Задвижка чугунная МЗВ 30ч39р Ду80 Ру16 Т

Габаритные и установочные размеры задвижки 30ч39р

D1 - 160 мм
D - 200 мм
Dn - 80 мм
D2 - 138 мм
L - 180 мм
H - 245 мм
n-d - 8х18 мм
b - 17 мм

Эскиз задвижки 30ч39р

Конструкция и материалы задвижки Ci 30ч39р

1	Корпус	GGG50
2	Крышка	GGG50
3	Гайка	Латунь
4	Клин	GGG50+EPDM
5	Ходовая гайка	латунь
6	Шпиндель	SS410

7	Стопорные полукольца	Латунь
8	Уплотнительные кольца	EPDM
9	Маховик	Углеродистая сталь
10	Прокладка корпус-крышка	EPDM
11	Болт	Углеродистая сталь
12	Болт	Углеродистая сталь
13	Уплотнение гайки	EPDM
