Скидка -6%
Артикул:
D040-02252
Производитель:
ЛАЗ, Россия
14490 ₽13621 ₽
10 или более: - 13621 ₽
Давление номинальное
16 бар
Диаметр
Ду100
Корпус
Чугун СЧ25
Макс. температура
120 ℃
Все характеристики

Задвижка ЛАЗ 30ч939р под привод фланцевая чугунная с обрезиненным клином, невыдвижным шпинделем под электропривод применяется как запорное устройство на трубопроводах для питьевой воды. Возможность управления задвижкой чугунной с обрезиненным клином 30ч939р ЛАЗ осуществляется не только в электрическом режиме, но и на месте с помощью ручного дублера электропривода. Задвижка чугунная ЛАЗ 30ч939р под привод имеет следующие преимущества: высокая надежность, малый крутящий момент, отсутствует приямок в корпусе задвижки, двойное уплотнение шпинделя, задвижка 30ч939р покрыта эпоксидной краской, что увеличивает коррозийную стойкость материалов, высокая скорость перекрытия, либо открытия рабочей среды.

Общие характеристики задвижки 30ч939р под привод

  • Тип задвижки - Клиновая
  • Тип ISO фланца арматуры - Тип А
  • Диаметр номинальный DN - 100 мм
  • Давление номинальное PN - 16 бар
  • Тип управления - голый шток
  • Температура рабочей среды - от -5 до 120
  • Температура окружающей среды - от 40 до -40
  • Класс герметичности по ГОСТ 9544-2015 - "A"
  • Материал корпуса - Чугун СЧ25
  • Материал запорного органа - Чугун СЧ25
  • Тип уплотнения - EPDM
  • Вес - 18.5 кг
  • Страна производитель - Россия

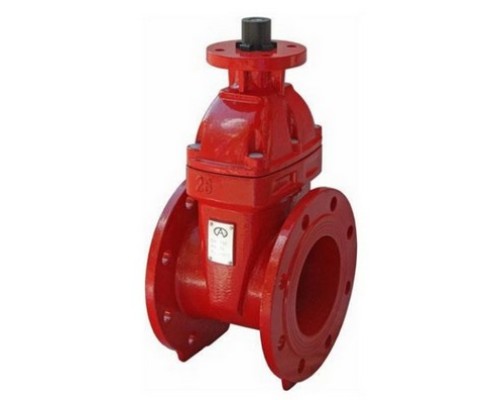

Задвижка чугунная ЛАЗ 30ч939р Ду100 Ру16 под привод

Задвижка чугунная ЛАЗ 30ч939р Ду100 Ру16 под привод

Габаритные размеры задвижки 30ч939р под привод

  • Строительная длина L - 190 мм
  • Строительная высота h - 255 мм
  • Наружный диаметр фланца D- 220мм
  • Высота H - 405 мм

Установочные размеры и характеристики задвижки 30ч939р под привод

  • n-d = 8 x 18 мм
  • D1 = 180 мм
  • Dn = 100 мм
  • D2 = 158 мм
  • Крутящий момент - 100 Н*м
Эскиз Задвижка чугунная ЛАЗ 30ч939р Ду100 Ру16 под привод

Эскиз задвижки 30ч939р под привод под привод

Материалы деталей задвижки ЛАЗ Ду100:

Наименование Материал
1 Корпус Чугун
2 Крышка Чугун
3 Клин Чугун обрезиненный
(EPDM)
4 Гайка шпинделя Бронза
5 Шпиндель Нержавеющая сталь
Наименование Материал
6 Прокладка крышки Резина
7 Уплотнительные кольца Резина
8 Втулка Бронза
9 Упорная гайка Чугун
10 Втулка Сталь 45
11 Дистанционная шайба Фторопласт

Характеристики

Давление номинальное
16 бар
Диаметр
Ду100
Корпус
Чугун СЧ25
Макс. температура
120 ℃
Материал запорного органа
Чугун СЧ25
Производитель
ЛАЗ, Россия
Тип задвижки
Клиновая
Тип присоединения
фланцевый
Тип управления
голый шток
Уплотнение
EPDM
