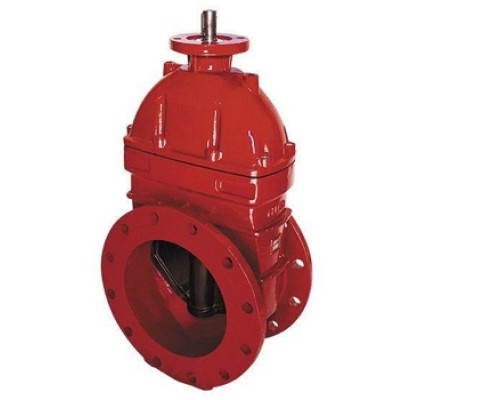

Name: Задвижка чугунная красная ABRA A40-16-BS150 Ду150 Ру16 30ч939р красная с голым штоком в г. Москва
Brand: ABRA, Китай
SKU: D040-01997
Price: 28076.3281 RUB
Availability: InStock

Скидка -6%

Задвижка чугунная красная ABRA A40-16-BS150 Ду150 Ру16 30ч939р красная с голым штоком в г. Москва

Артикул:

D040-01997

Производитель:

ABRA, Китай

29868 ₽28076 ₽

10 или более: - 28076 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду150

Корпус

Чугун GGG-50

Макс. температура

120 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижки клиновые с обрезиненным клином A40-16-BS красная имеют самую высокую степень герметичности – класс «А» по ГОСТ 9544-93 (протечки не допускаются). Расчетный полный срок службы корпусных деталей – не менее 50 лет.Основные области применения таких задвижек - для трубопроводов, транспортирующих воду, нейтральные среды. Полнопроходная конструкция задвижки позволяет использовать её в системах канализации. Также данную конструкцию можно использовать на другие нейтральные жидкости.

Внимание! Данный тип задвижек является запорной арматурой и не предназначен для использования в системах непрерывного (аналогового) или ступенчатого (релейного) регулирования / распределения. Это означает, что среднее число циклов работы открыто/закрыто в сутки не должно превышать двух (60 в месяц).

Общие характеристики задвижки ABRA A40-16-BS красная Ду150:

Тип задвижки - Клиновая
Тип ISO фланца арматуры - F10
Диаметр номинальный DN - 150 мм
Давление номинальное PN - 16 бар
Тип управления - голый шток
Температура рабочей среды - от -10 до 120
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Чугун GGG-50
Материал запорного органа - Чугун GGG-50
Тип уплотнения - EPDM
Вес - 39 кг
Цвет задвижки - Красный
Страна производитель - Китай

Задвижка чугунная красная ABRA A40-16-BS150 Ду150 Ру16 30ч939р красная с голым штоком

Габаритные размеры задвижки ABRA A40-16-BS красная Ду150:

Строительная длина L - 210 мм
Строительная высота h- 400 мм
Высота - 597 мм
Габаритная высота h2- 543 мм
Толщина фланца Т - 19 мм
Высота соединительного выступа f - 3 мм

Установочные размеры и характеристики задвижки ABRA A40-16-BS красная Ду150:

Dn = 150 мм
n - x = 8 x 23 мм
c = 240 мм
g = 211 мм
d1 = 22 мм
Крутящий момент - 110 Н*м

Эскиз Задвижка чугунная красная ABRA A40-16-BS150 Ду150 Ру16 30ч939р красная с голым штоком

Эскиз задвижки A40-16-BS красная под элктропривод

Материалы деталей задвижки ABRA A40-16-BS красная:

Наименование	Материал
Корпус	Чугун DIN GGG50
Покрытие клина	EPDM
Клин	Чугун DIN GGG50
Ведущая гайка клина	Латунь HMn-58-2-2
Шток	Нержавеющая сталь 2Cr13
Крышка	Чугун DIN GGG50
Крышка	Чугун DIN GGG50
Прижимная гайка сальника	Латунь HMn-58-2-2

Наименование	Материал
Кольцо уплотнительное	NBR
Стопорное кольцо	Латунь HMn-58-2-2
Крепежные болты крышки корпуса	Все метизы с ТДЦ покрытием + 100% заливка отверстий парафином (Конструкционная углеродистая сталь GB700-88 Q235 с термодиффузионным цинкованием)
Прокладка крышки корпуса	EPDM
