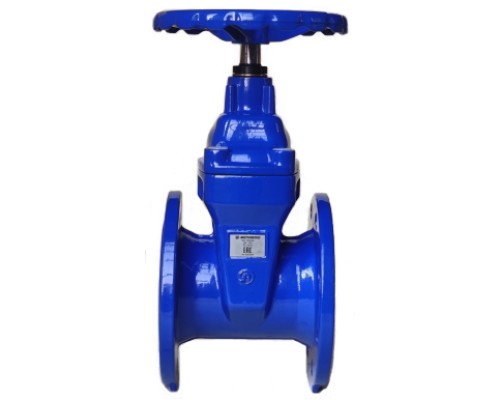

Name: Задвижка чугунная клиновая Benarmo 30ч39р Ду300 Ру16, корпус - чугун GGG50, клин - чугун GGG50+EPDM, Тмах - 110 °С
Brand: Benarmo, Китай
SKU: D040-02238
Price: 49661.4645 RUB
Availability: InStock

Скидка -6%

Задвижка чугунная клиновая Benarmo 30ч39р Ду300 Ру16, корпус - чугун GGG50, клин - чугун GGG50+EPDM, Тмах - 110 °С

Артикул:

D040-02238

Производитель:

Benarmo, Китай

52831 ₽49661 ₽

10 или более: - 49661 ₽

0 отзывов

Давление номинальное

16 бар

Диаметр

Ду300

Корпус

Чугун GGG-50

Макс. температура

110 ℃

Все характеристики

Доставим за 3 дня

Все виды оплат

Акции, скидки, подарки

Расширенная гарантия

Собственный сервис-центр

7 дней на возврат

Задвижка чугунная клиновая Benarmo 30ч39р с обрезиненным клином (с гайкой и направляющим клина) фланцевая (DIN EN 1092-2 тип F4) с ручным управлением (маховик) используется на магистральных трубопроводах систем водоснабжения и центрального отопления для перекрытия потока рабочей среды в обоих направлениях с температурой рабочей среды от 0 °С до +110 °С. Класс герметичности по ГОСТ 9544-2015 - А.

Общие характеристики задвижки DN.ru 30ч39р

Тип задвижки - Клиновая
Диаметр номинальный DN - 300 мм
Давление номинальное PN - 16 бар
Тип управления - штурвал
Температура рабочей среды - от от 1 до + до 110
Класс герметичности по ГОСТ 9544-2015 - "A"
Материал корпуса - Чугун GGG-50
Материал запорного органа - Чугун GGG50 + EPDM
Тип уплотнения - EPDM
Тип покрытия - эпоксидный порошок
Цвет задвижки - Синий
Вес - 128 кг
Страна производитель - Китай

Задвижка чугунная клиновая Benarmo 30ч39р Ду300 Ру16, корпус - чугун GGG50, клин - чугун GGG50+EPDM, Тмах - 110 °С

Габаритные и установочные размеры задвижки 30ч39р

Диаметр, Dn - 300 мм
Строительная длина, L - 270 мм
Строительная высота, H - 675 мм
Высота задвижки, H1 - 900 мм
Наружный диаметр фланца, ⌀D - 450 мм
Межцентровое расстояние отверстий фланца, К - 410 мм
Диаметр, ⌀М - 406 мм
Диаметр, ⌀F - 27 мм
Толщина фланца, b - 24.5 мм
Количество и диаметр болтовых
отверстий на фланце, n-⌀d - 12-23 мм

Эскиз габариты и размеры задвижка чугунная клиновая Benarmo 30ч39р Ду40-300

Эскиз - габариты и размеры задвижки 30ч39р

Конструкция и материалы задвижки DN.ru 30ч39р

N	Наименование	Материал	Стандарт
1	Корпус	ВЧШГ (GGG50)	DIN 1693
2	Обрезиненный клин	ВЧШГ (GGG50+EPDM)	DIN 1693
3	Уплотнение	EPDM	ISO 4633
4	Шток	Нержавеющая сталь (SS420)	ASTM A959
5	Крышка	ВЧШГ (GGG50)	DIN 1693
6	Упорная шайба	Латунь	EN 12167
7	Упорная гайка	Латунь	EN 12167
8	Маховик	ВЧШГ (GGG50)	DIN 1693
9	Болт+шайба	Нержавеющая сталь (SS420)	ASTM A959
10	Шайба	Нержавеющая сталь (SS420)	ASTM A959
11-15	Уплотнительное кольцо	EPDM	ISO 4633
16	Основная гайка	Латунь	EN 12167
