Скидка -6%
Артикул:
D040-01947
Производитель:
Китай, Китай
56218 ₽52845 ₽
10 или более: - 52845 ₽
Давление номинальное
10 бар
Диаметр
Ду300
Корпус
Чугун СЧ20
Макс. температура
225 ℃
Все характеристики
  • Рабочая среда: вода, пар.
  • Рабочее давление: 10 бар.
  • Рабочая температура: до + 225°С.
  • Герметичность по ГОСТ Р 9544-2015: класс "D".
  • Направление рабочей среды: любое.
  • Установочное положение: маховиком вверх.
  • Производство: Китай.
  • Вес: 183,75 кг.

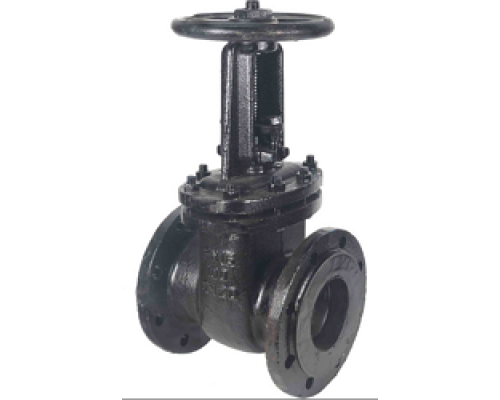

Задвижка чугунная МЗВ 30ч6бр Ду300 Ру10 фланцевая

Размеры:

  • L = 500±3 мм (строительная длина)
  • D = 445 мм
  • D1 = 400 мм
  • D2 = 368 мм
  • B/f = 26/3 мм
  • Z/∅d = 12/∅26
Чертеж Задвижка чугунная МЗВ 30ч6бр Ду300 Ру10 фланцевая

Материалы

1,2 Корпус, Диск Чугун СЧ20
3 Крышка Чугун СЧ20
4 Шпиндель Сталь Q235
5 Фланец сальника Чугун СЧ20
6 Втулка резьбовая Чугун СЧ200
7 Маховик Чугун СЧ20
8 Контргайка Чугун СЧ20
9,10 Гайка, Болт Сталь Ст35
11 Сальниковая набивка Эластичный графит
12 Прокладка Паронитовая пластина ХВ200
13,14 Гайка, Болт Сталь Ст35
15 Клин Чугун СЧ20

Характеристики

Давление номинальное
10 бар
Диаметр
Ду300
Корпус
Чугун СЧ20
Макс. температура
225 ℃
Производитель
Китай, Китай
Тип задвижки
Параллельная
Тип присоединения
фланцевый
Тип управления
штурвал
Уплотнение
EPDM
