Артикул:
D270-00904
Производитель:
Medeks, Китай
333 ₽
Материал покрытия
без покрытия
Номинальное давление
16 бар
Тип отвода
крутоизогнутый
Тип присоединения
под приварку
Все характеристики

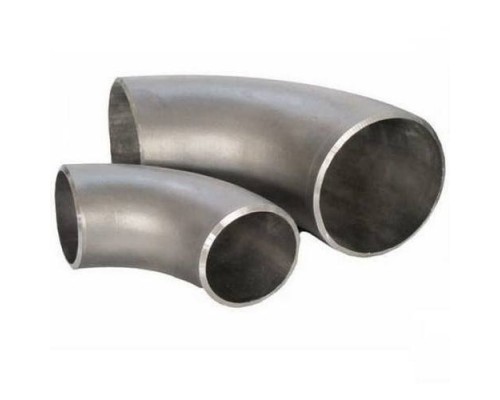

Отвод сталь бесшовный общепромышленный 90гр Дн 45х3 под приварку ГОСТ 17375-2001 – это наиболее востребованный тип отводов. Геометрия по ГОСТ 17375-2001 обеспечивает минимальное гидродинамическое сопротивление среды. Крутоизогнутые отводы из стали 20 позволяют использовать их для трубопроводов со среднеагрессивной рабочей средой.

Такие отводы применяют на трубопроводах всех отраслей промышленности: водоснабжения, объектах энергетики, нефтепереработки и множества других отраслей. Отводы из стали 20 применяются в температурном режиме от –70 до +450 °C, при рабочем давлении до 160 АТМ.

Параметры стальных отводов Ду40

  • Диаметр DN - 40 мм
  • Тип фитинга - Отводы
  • Давление номинальное PN - 16 Бар
  • Тип присоединения - под приварку
  • Условия производства - ГОСТ 17375-2001
  • Материал корпуса - Сталь 20
  • Температура - 450 °C
  • Температура рабочей среды - от -70 до +450 °C
  • Вес - 0.3 кг
  • Страна производитель - Китай
Отвод стальной крутоизогнутый 90гр. ГОСТ 17375-2001

Отвод сталь бесшовный общепромышленный 90гр Дн 45х3 под приварку ГОСТ 17375-2001

Размеры отводов стальных Ду40 :

  • Диаметр условный Ду - 40 мм
  • Угол изгиба - 90 °
  • Диаметр наружный D - 45 мм
  • Диаметр изгиба C - 120 мм
  • Диаметр W - 35 мм
  • Толщина стенки Т - 3 мм
  • Радиус изгиба F=R - 60
  • Строительная длина H - 25 мм
  • Строительная высота B - 83 мм
Эскиз стальных отводов 90 градусов

Эскиз стальных отводов Ду40

Конструкция и размеры отводов 45-180 градусов

Конструкция и размеры отводов

Характеристики

Материал покрытия
без покрытия
Номинальное давление
16 бар
Тип отвода
крутоизогнутый
Тип присоединения
под приварку
Отзывов: 0

Нет отзывов о данном товаре.
