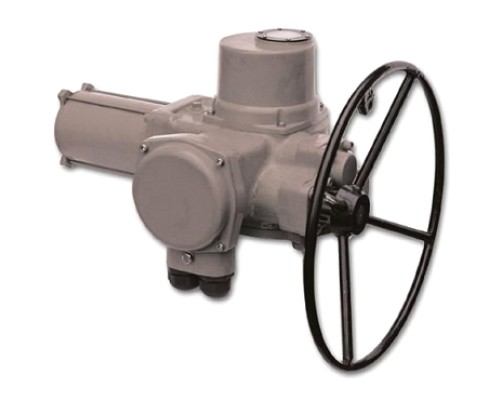

Однооборотный электропривод ГЗ-ОФ-630/30, 220В

Параметры электропривода - 220 В

• Тип электропривода - Однооборотный
• Крутящий момент электропривода - 630 Нм
• Скоростные характеристики электропривода - 30 об/мин угол поворота - 90°°
• Время цикла (поворот на 90°) - 30 сек
• Наличие ручного дублера - штурвал
• Мощность электродвигателя - 180 Вт
• ○ Номинальный потребляемый ток - 1.3 А
• ○ Напряжение питания - 220 В
• Напряжение питания концевых выключателей - 220 В
• Сигнал управления - ON/OFF
• Тип ISO фланца - F10, F14, F12, F16
• Датчик обратной связи - Концевые выключатели
• Степень защиты корпуса IP - 65
• Наличие взрывозащиты привода - нет
• Наличие тепловой защиты двигателя - есть
• Температура окружающей среды - от 60 до -45°C
• Вес - 56 кг
• Страна производитель - Россия

Однооборотный электропривод ГЗ-ОФ-630/30, 220В

Габаритные и установочные размеры
электропривода 220 В

• Длина корпуса привода, S1 - 554 мм
• Высота корпуса электропривода, S2 - 287 мм
• Ширина корпуса электропривода, S3 - 481 мм
• Диаметр штурвала, S4 - 400 мм

Эскиз электропривода 220 В вид спереди без штурвала

Эскиз электропривода 220 В вид сверху

Электрическая схема подключения электропривода 220 В
