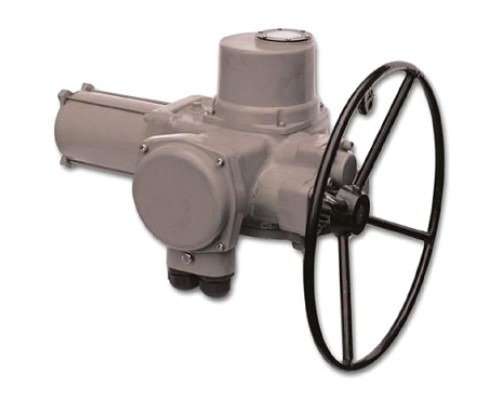

Однооборотный электропривод ГЗ-ОФ-200/30, 220В

Параметры электропривода - 220 В

• Тип электропривода - Однооборотный
• Крутящий момент электропривода - 200 Нм
• Скоростные характеристики электропривода - 30 об/мин угол поворота - 90°°
• Время цикла (поворот на 90°) - 30 сек
• Наличие ручного дублера - штурвал
• Мощность электродвигателя - 30 Вт
• ○ Номинальный потребляемый ток - 0.22 А
• ○ Напряжение питания - 220 В
• Напряжение питания концевых выключателей - 220 В
• Сигнал управления - ON/OFF
• Тип ISO фланца - F10
• Датчик обратной связи - Концевые выключатели
• Степень защиты корпуса IP - 65
• Наличие взрывозащиты привода - нет
• Наличие тепловой защиты двигателя - есть
• Температура окружающей среды - от 60 до -45°C
• Вес - 36 кг
• Страна производитель - Россия

Однооборотный электропривод ГЗ-ОФ-200/30, 220В

Габаритные и установочные размеры
электропривода 220 В

• Длина корпуса привода, S1 - 436 мм
• Высота корпуса электропривода, S2 - 250 мм
• Ширина корпуса электропривода, S3 - 395 мм
• Диаметр штурвала, S4 - 300 мм

Эскиз электропривода 220 В вид спереди без штурвала

Эскиз электропривода 220 В вид сверху

Электрическая схема подключения электропривода 220 В
