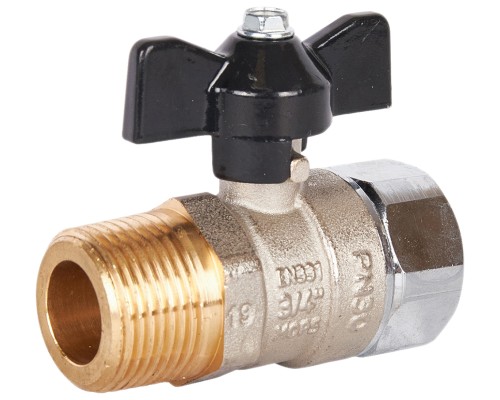

Кран шаровой STOUT SVB-1009 1/2″х3/4″ Ду15x20 Ру20 стандартнопроходной муфтовый, латунный, наружная резьба/накидная гайка, управление ручка-бабочка

Шаровые краны с накидной гайкой применяются в качестве запорной арматуры на трубопроводах систем питьевого, хозяйственного и промышленного назначения, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана. Краны являются двунаправленными, это означает, что они перекрывают поток в обоих направлениях.

Основные среды применения: горячее водоснабжение, отопление, сжатый воздух, жидкие углеводороды.

Особенностью конструкции данных кранов являются накидные гайки под плоское уплотнение, которые применяют для подключения котлов и другого оборудования с соответствующей геометрией резьбовых штуцеров.

Технические параметры крана шарового STOUT SVB-1009 Ду15 Ру20

• Диаметр номинальный DN - 15 мм
• Давление номинальное PN - 20 бар
• Проходное сечение - 10 мм
• Управление - ручка-бабочка
• Длина ручки - 50 мм
• Класс герметичности по ТУ - A
• Материал корпуса - Латунь CuZn40Pb2 - CW617 N. Ni
• Крутящий момент на валу - 30 Нм
• Материал шара - Латунь CuZn39Pb3 - CW 614 N
• Тип уплотнения - FKM
• Присоединение - наружная резьба / накидная гайка
• Тип устройства крана - двухходовой
• Проход шара крана - стандартнопроходной
• Водоразборный кран - нет
• Наличие спускника - нет
• Цвет арматуры - серебристый
• Тип управления - механическое
• Температура рабочей среды: от -20°C до +150°C
• Температура окружающей среды: от -20°C до +50°C
• Среда - холодная и горячая вода, вода техническая
• Условия производства - ТУ
• Гарантия производителя - 60 мес.
• Срок службы - 10 лет
• Область применения - водоснабжение, теплоснабжение
• Вес - 0.216 кг
• Страна производитель - Италия

Кран шаровой STOUT SVB-1009 Ду15 Ру20

Габаритные и установочные размеры крана шарового STOUT SVB-1009 Ду15 Ру20

• DN - 15 мм
• L1 - 67 мм
• H - 39 мм
• L - 50 мм

Эскиз крана шарового STOUT SVB-1009 Ду15 Ру20

Материалы крана шарового STOUT SVB-1009 Ду15 Ру20

Эскиз крана шарового STOUT SVB-1009 Ду15 Ру20 - материалы
